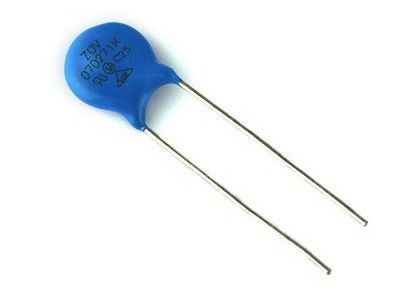

표준 D 시리즈 7mm 원판 07D271K 271 270V 산화아연 금속 산화물 배리스터 175VAC 225VDC 전압 종 저항기
특성
고성능 일시적인 전압 억제
서지 전압에 짧은 응답 시간
낮은 비상 전원 방산
우수한 죄는 특성
surgecurrents를 저항하는 고성능
높은 신뢰성
인식되는 UL, CSA, VDE 및 SEV
부분 번호찍기
|
부분 수 |
Vac (v) |
Vdc (v) |
V1mA (a) |
IP (a) |
Vc (v) |
I (아) 표준 |
I (아) 높은 큰 파도 |
(j) 표준 |
(j) 높은 큰 파도 |
정격 힘 (W) |
C@ 1KHz (pf) |
| 07D180K (J) | 11 | 14 | 18 (15-21.6) | 2.5 | 36 | 250 | 500 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K (J) | 14 | 18 | 22 (19.5-26) | 2.5 | 43 | 250 | 500 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K (J) | 17 | 22 | 27 (24-31) | 2.5 | 53 | 250 | 500 | 1.4 | 3.0 | 0.02 | 1800년 |
| 07D330K (J) | 20 | 26 | 33 (29.5-36.5) | 2.5 | 65 | 250 | 500 | 1.7 | 3.5 | 0.02 | 1500년 |
| 07D390K (J) | 25 | 31 | 39 (35-43) | 2.5 | 77 | 250 | 500 | 2.1 | 4.0 | 0.02 | 1300년 |
| 07D470K (J) | 30 | 38 | 47 (42-52) | 2.5 | 93 | 250 | 500 | 2.5 | 5.0 | 0.02 | 1100년 |
| 07D560K (J) | 35 | 45 | 56 (50-62) | 2.5 | 110 | 250 | 500 | 3.1 | 6.0 | 0.02 | 890 |
| 07D680K (J) | 40 | 56 | 68 (61-75) | 2.5 | 135 | 250 | 500 | 3.6 | 7.0 | 0.02 | 740 |
| 07820K (J) | 50 | 65 | 82 (74-90) | 10 | 135 | 1200년 | 1750년 | 5.5 | 10 | 0.25 | 600 |
| 07D101K (J) | 60 | 85 | 100 (90-110) | 10 | 165 | 1200년 | 1750년 | 6.5 | 12 | 0.25 | 500 |
| 07D121K (J) | 75 | 100 | 120 (108-132) | 10 | 200 | 1200년 | 1750년 | 7.8 | 13 | 0.25 | 420 |
| 07D151K (J) | 95 | 125 | 150 (135-165) | 10 | 250 | 1200년 | 1750년 | 9.7 | 13 | 0.25 | 330 |
| 07D181K (J) | 115 | 150 | 180 (162-198) | 10 | 300 | 1200년 | 1750년 | 11.7 | 16 | 0.25 | 280 |
| 07D201K (J) | 130 | 170 | 200 (180-220) | 10 | 340 | 1200년 | 1750년 | 13 | 17 | 0.25 | 250 |
| 07D221K (J) | 140 | 180 | 220 (198-242) | 10 | 360 | 1200년 | 1750년 | 14 | 19 | 0.25 | 23007D |
| 07D241K (J) | 150 | 200 | 240 (216-264) | 10 | 395 | 1200년 | 1750년 | 15 | 21 | 0.25 | 210 |
| 07D271K (J) | 175 | 225 | 270 (243-297) | 10 | 455 | 1200년 | 1750년 | 18 | 24 | 0.25 | 185 |
| 07D301K (J) | 190 | 250 | 300 (270-330) | 10 | 500 | 1200년 | 1750년 | 20 | 26 | 0.25 | 165 |
| 07D331K (J) | 210 | 275 | 330 (297-363) | 10 | 550 | 1200년 | 1750년 | 23 | 28 | 0.25 | 150 |
| 07D361K (J) | 230 | 300 | 360 (324-396) | 10 | 595 | 1200년 | 1750년 | 25 | 32 | 0.25 | 140 |
| 07D391K (J) | 250 | 320 | 390 (351-429) | 10 | 650 | 1200년 | 1750년 | 25 | 35 | 0.25 | 130 |
| 07D431K (J) | 275 | 350 | 430 (387-473) | 10 | 710 | 1200년 | 1750년 | 28 | 40 | 0.25 | 115 |
| 07D471K (J) | 300 | 385 | 470 (423-517) | 10 | 775 | 1200년 | 1750년 | 30 | 42 | 0.25 | 105 |
| 07D511K (J) | 320 | 415 | 510 (459-561) | 10 | 845 | 1200년 | 1750년 | 30 | 45 | 0.25 | 100 |
| 07D561K (J) | 350 | 460 | 560 (504-616) | 10 | 925 | 1200년 | 1750년 | 30 | 49 | 0.25 | 90 |
| 07D621K (J) | 385 | 505 | 620 (558-682) | 10 | 1025년 | 1200년 | 1750년 | 33 | 55 | 0.25 | 80 |
| 07D681K (J) | 420 | 560 | 680 (612-748) | 10 | 1120년 | 1200년 | 1750년 | 33 | 60 | 0.25 | 75 |
| 07D751K (J) | 460 | 615 | 750 (675-825) | 10 | 1240년 | 1200년 | 1750년 | 67.2 | 65 | 0.25 | 70 |
| 07D781K (J) | 485 | 640 | 780 (702-858) | 10 | 1290년 | 1200년 | 1750년 | 67.2 | 65 | 0.25 | 70 |
| 07D821K (J) | 510 | 670 | 820 (738-902) | 10 | 1355년 | 1200년 | 1750년 | 67.2 | 70 | 0.25 | 60 |
차원 (mm)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
Lmin
|
25
|
|
A±1
|
5
|
|
±0.02
|
0.6
|
간격 Tmax.
|
180K--680K
|
5.0
|
621K--681K
|
7.0
|
|
820K--201K
|
5.0
|
751K--821K
|
7.5
|
|
221K--331K
|
5.5
|
||
|
361K--471K
|
6.0
|
||
|
511K--561K
|
6.5
|
신청
큰 파도 보호에서:
소비자 전자공학
산업 전자공학
통신 전자
측정 및 통제 시스템
전자 가정용품
현저한 들어오는 동력선을 점화해서 유도되는 큰 파도에 대하여 보호.
변압기 릴레이 및 코일과 같은 유도 짐 전환에 기인하는 큰 파도의 억제. 개정 다이오드, SCRs, 힘 트랜지스터, 반도체 소자, 등의 보호.
배리스터 기간의 정의
정격 RMS 전압, 정격 직류 전압:
장치의 맨끝 사이에서 지속적으로 적용될지도 모르다 전원 시스템 전압의 지정되는 최대 가치.
배리스터 전압: 배리스터를 분류하기 위하여 유형에 의해 이용되는 특성을 시험하십시오. 1mA DC의 시험 현재는 전형적으로 배리스터 전압 분류 유형을 결정하기 위하여 이용됩니다. 특성을 죄는 배리스터 전압은 각종 시험 수준에 정의될 수 있습니다.
정격 최고봉 단 하나 맥박 일시 현재: 최대 큰 파도 현재, 단 하나 큰 파도를 위해 저항하기 위하여 배리스터가 평가되는 8/20μs 파형.
정격 단 하나 맥박 일시적인 에너지: 단 하나 전류를 위한 최대 허용 에너지 (지정된 파형을 보십시오).
전압을 죄는 최대: 지정되는 진폭 및 파형의 현재 전류가 배리스터를 통해서 지휘될 경우의 장치 맨끝의 맞은편에 측정된 최고봉 전압.
전형적인 용량: 전형적인 용량 가치는 1kHz의 시험 빈도에 측정됩니다. 용량 가치는 참고 목적 만을 위하여서만, 나가는 검사에 지배를 받 입니다.
일반적인 특성
저장 온도: - 55℃에 +125℃
운영 표면 온도: 125℃
작동 주위 온도: - 55℃에 +85℃ (감세 없이)
최대 전압 온도 계수: <-0.05 ﹪ ∕℃
절연 저항: 1000 메가 옴 최소한
안녕 남비 (, 1 Min. 싸기 위하여 지도합니다): 2500 VDC
전형적인 응답 시간: <15 Nano-seconds
에폭시 등급: 94V-0
감세하는 Current∕Energy (>85℃): - 2.5 ﹪ ∕℃ DC
누설 현재: 200µA 최대 (정격 DC 일 전압에)
땜납 능력: MIL-STD-202F
전력 흩어지기 등급 (P, 에서 와트): 모든 정의는 IEEE 명세 C62.33에 따라 입니다.
배리스터 지도 절단 제안
A: 4.0 ±1.0mm (5D, 7D를 위한 주름을 잡은 지도 절단)
B: 3.0 ±1.0mm (모든 직경 크기를 위한 주름을 잡은 지도 절단)
C: 4.5 ±1.5mm (10D, 14D를 위한 주름을 잡은 지도 절단)
D: 6.5 ±1.0mm (모든 직경 크기를 위한 주름을 잡은 지도 절단)
E: 4.0 ±1.0mm (5D, 7D, 10D, 14D, 20D를 위한 똑바른 지도 절단)
F: 5.0 ±1.0mm (10D, 14D를 위한 주름을 잡은 지도 절단)
J: 3.0 ±0.5mm K: 3.5 ±1.0mm
맥박 당 봉우리 전류 대 맥박 내구
온도 대 감세하는 에너지
