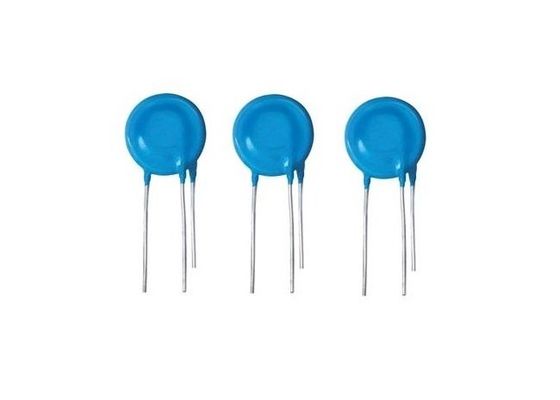

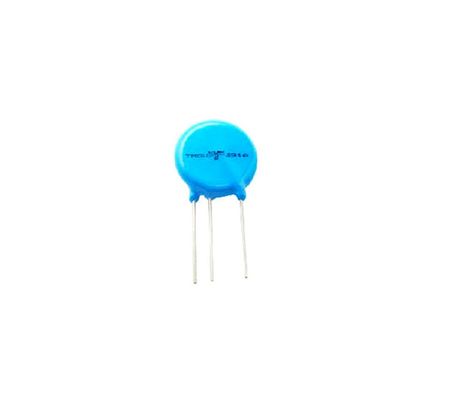

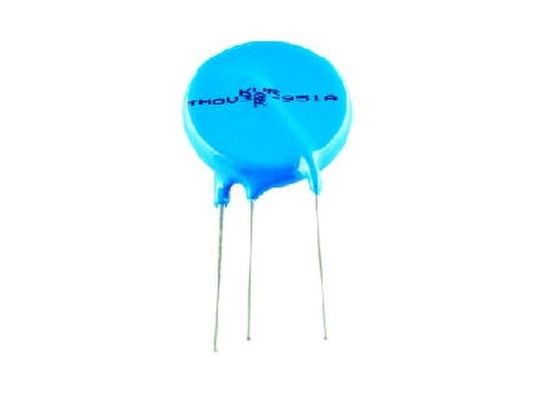

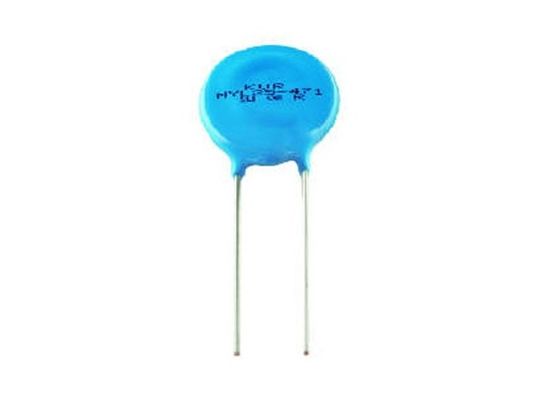

스트리트 라이트 SPD 2PIN TMOV 열 보호 금속 산화물 바리스토르 20mm 320VAC 10KA
신청서
• SPD 제품
• AC 패널 보호 모듈
• AC 라인 전원 공급
• 전압 보호 스트립 커넥터
• AC 전력계
• 교체 할 수 있는 AC 전원 탭
• GFCI (그라운드 결함 전류 차단기)
• UPS (불중절 전원 공급)
• 백상품
• 플러그인 스트리트 라이트 SPD
• AC/DC 전원 공급 장치
설명
|
|
| Dmax | 25.0 |
d1 (±0.1) |
1.0 |
| H2 최대 | 29.0 | d2 (±0.1) | 1.0 |
| Tmax | 10.7 | 납 와이어 | 구리 와이어 |
| Lmin | 15.0 |
준수합니다 |
ROHS 지침 |
| W1 (±1.0) | 11.5 | 코팅 |
청색 고립 에포시 樹脂 |
| e1 (최대) | 5.6 | 단위 무게 | 8.3g |
전기 성능
| 전기 매개 변수 | |||||||
| 바리스토르 전압 (V1mA) | 459V | ~ | 510V | ~ | 561V | ||
| 최대 연속 작동 전압 | Vrms: 320V | VDC: 410V | |||||
| 정량력 | 10.0W | ||||||
| 최대 클램핑 전압 (8/20μs) | VC: 850V | IC: 100A | |||||
| 전압 전류 (1×8/20μs) | 10000A | (8/20μs) | |||||
| 최대 에너지 | 184 J | (2ms) | |||||
| 전형적 용량 | 1050pF | 1KHz | |||||
| 누출 전류 | 10μA | V1mA (DC) 의 75% | |||||
| 작동 온도 | -40°C ~ +85°C | ||||||
| 저장 온도 | -40°C ~ +100°C | ||||||
| 퓨즈 온도 | 146°C | ||||||
| 수동 용접 온도 / 시간 | 265°C/3s | ||||||
| 포장 | ■ | 대용품 | 200개/백 | 800개/박스 | 1600pcs/karton |
| □ | 테이프&필 | ---- pcs/reel | ------ pcs/box | ------ pcs/karton | |
| □ | 앰포팩 | ---- pcs/bag | - 오, 오, 오 | ------ pcs/karton |
특징
• SPD 제품에 대한 UL1449의 준수를 촉진하도록 설계되었습니다.
• 최대 10kA까지 높은 최고 전류
• 파동 용품
• 표준 납 형태 및 간격 옵션
-55°C ~ +85°C 운영 온도 범위
• 표시 목적으로 사용할 수 있는 3개의 리드 버전
과전압 회로 보호 를 위한 올바른 바리스터 를 선택
금속 산화물 (MOV) 와 같은 바리스터 (varistors) 는 다양한 과전압 상태로부터 민감한 회로를 보호하기 위해 사용됩니다.비선형 장치는 백투백 제너 다이오드와 유사한 전기적 특성을 가지고 있습니다..
단계 1: MOV의 평위 전압을 찾기 위해 전압 부풀이와 전원 공급 허용을 고려하여 20%의 헤드프레스를 허용합니다: 24 V dc × 1.2 = 28.8 V dc.어떤 바리스터도 정확히 28의 전압을 가지고 있지 않기 때문에.8 V, 31V DC MOV에 대한 사양을 위해 데이터 셰이트를 확인합니다.
2단계어떤 MOV 디스크 크기를 사용할지 결정하려면 먼저 1000-A 급증 요구 사항을 최소한 충족시키는 MOV 시리즈를 식별하십시오.위의 테이블을 검사하면 31-V dc 최대 연속 전압 등급 (부문 번호 V20E25P) 을 가진 20mm MOV가 요구 사항을 충족시키는 가능한 솔루션으로 제안됩니다..
단계 3:펄스 평가 곡선을 사용(그림 2)같은 데이터 시트에서 1000-A 요구 사항에서 40개의 펄스에 대한 펄스 역량을 결정합니다.
