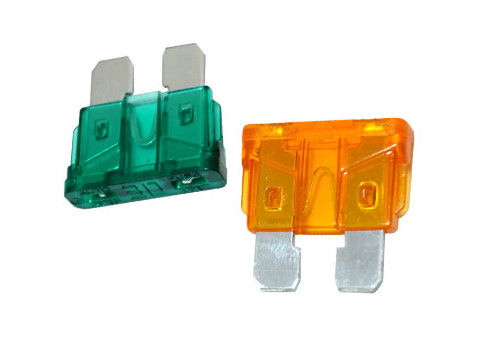

플라스틱 PA66 캡슐화 빠른 불 19x5.2x19.2mm 자동 블레이드 피우 ATO 32V 58V 60V 80V 3Amp 폭 Max 중형
일반
32V/58V/60V/80V로 지정된 스타일 블레이드 피지, 강경 환경 조건과 낮은 전압 하락에서 탁월한 신뢰성을 위해 구리 접촉으로 세 부분 구조를 특징으로합니다.전류 등급 3A ~ 45A- 활을 끄는 물질로 가득 차 있습니다.
크기
| 빠른 동작, 32V/60V DC까지의 낮은 전압 | |
| 소재 | 플라스틱. *금속: 아연금속 |
| 표준 | SAE J1284에 따라 |

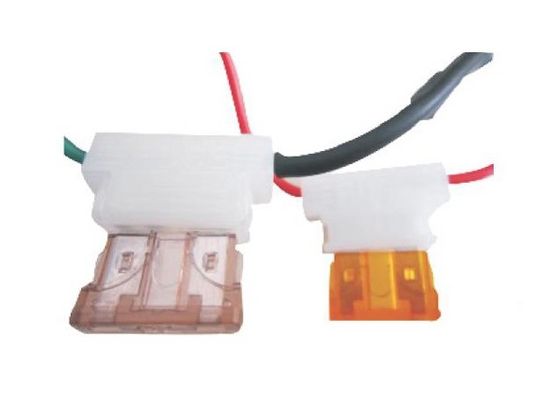

| 회로 보호 융합 유선 또는 융합 연결을 대체하기 위해. | |
| 피지들은 암페라지 식별을 쉽게 하기 위해 컬러 코딩되어 있습니다. | |
전기 성능
| 부문 번호 | 앰퍼 (A) | 전압 (VDC) |
몸 색깔 |
| AB19001 | 1A | 32V/60V | 검은색 |
| AB19002 | 2A | 32V/60V | 회색 |

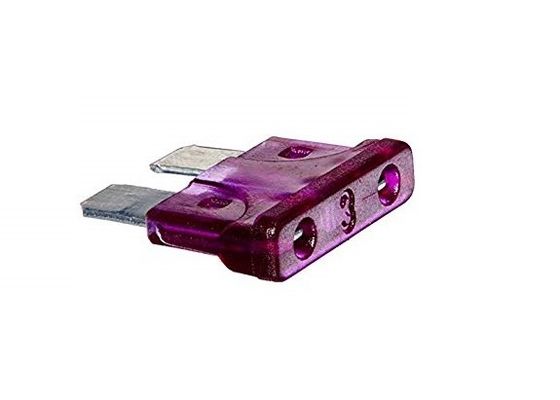

| AB19003 | 3A | 32V/60V | 비폭력 |
| AB19004 | 4A | 32V/60V | 분홍색 |
| AB19005 | 5A | 32V/60V | 갈색 |
| AB19075 | 7.5A | 32V/60V | 갈색 |
| AB19010 | 10A | 32V/60V | 빨간색 |
| AB19015 | 15A | 32V/60V | 파란색 |
| AB19020 | 20A | 32V/60V | 녹색 |
| AB19025 | 25A | 32V/60V | 자연 |
| AB19030 | 30A | 32V/60V | 녹색 |
| AB19035 | 35A | 32V/60V | 병 녹색 |
| AB19040 | 40A | 32V/60V | 오렌지 |
| AB19045 | 45A | 32V/60V | 비폭력 |
| 들어와 | 110% | 135% | 200% | 350% | 600% | ||||
| 20-120A | >100시간 | 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 | 미네 | 맥스 |
| 60초 | 3600 s | 2초 | 60초 | 0.2초 | 7 s | 00.04초 | 0.1초 | ||
선구화 시간 제한
FI = 1.43 (최대 작동 전류: 23°C에서 0.7 x Irat)
크기 그룹
| 블레이드 크기 | 블레이드 그룹 | 크기 L × W × H | 일반적인 등급 (최대 전류) |
| 마이크로2 | APT, ATR | 9.1 × 3.8 × 15.3mm | 575, 10, 15, 20, 25, 30 |
| 마이크로3 | ATL | 14.4 × 4.2 × 18.1mm | 575, 10, 15 |
| LP-Mini | APS, ATT | 10.9 × 3.81 × 8.73mm | 23, 4, 5, 7.5, 10, 15, 20, 25, 30 |
| 미니 | APM, ATM | 10.9 × 3.6 × 16.3mm | 23, 4, 5, 7.5, 10, 15, 20, 25, 30 |
| 정기적 |
APR, ATC (폐기) ATO (열린), ATS |
19.1 × 5.1 × 18.5mm | 0.51, 2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30, 35, 40 |

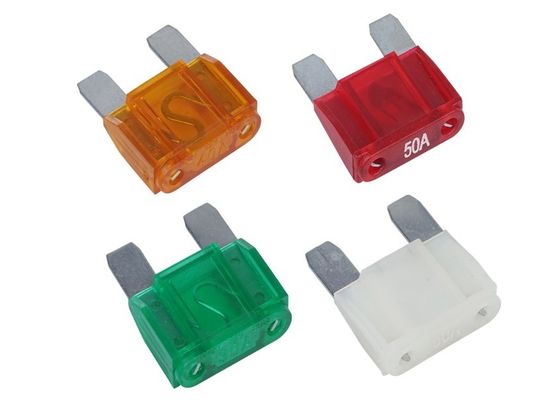

| 맥시 | APX | 29.2 × 8.5 × 34.3mm | 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120 |
컬러 코딩
| 색상 |
연속 암페어 (=등급 전류) |
순간적 퓨징 암페어 |
연속 퓨징 암페어 |
| 파란색 | 1.5 | 3.5 | 3 |
| 노란색 | 2.25 | 5 | 4.5 |
| 노란색에 빨간색 | 2.5 | 6 | 5 |
| 녹색 | 3 | 7 | 6 |
| 견과류 갈색 | 4 | 10 | 8 |
| 빨간색과 녹색 | 5 | 12 | 10 |
| 초록색과 검은색 | 5 | 12 | 10 |
| 빨간색과 갈색 | 6 | 14 | 12 |
| 밝은 갈색 | 7.5 | 18 | 15 |
| 분홍색 | 12.5 | 30 | 25 |
| 흰색 | 17.5 | 40 | 35 |
| 보라색과 노란색 | 25 | 60 | 50 |
| 노란색과 빨간색 | 30 | 75 | 60 |
