6.35x30mm 빠른 불 빠른 행동 자동차 유리 튜브 피우스 6.3Amp 250VAC 125VAC 인라인 PCB 장착 피우스 홀더 클립
제품 특성
| 재료 |
몸체: 유리관 납:연금 구리 와이어 캡: 니켈 접착 된 구리 원소: 합금 |
| 작동 온도 | -55°C ~ +125°C (등급 감축을 고려) |
| 용접 가능성 |
260°C, ≤ 3초 (파동) 350±10°C, ≤ 3초 (열열철) |
| 용접 열에 저항력 | 260°C, 10초 (파동) 350°C, 5초 (열열철) |
| 권장 용접 매개 변수 |
파동 용접 매개 변수 수동 용접 매개 변수 용접철 온도:350±5°C 용접시간 5초 최대 |
| 보관 조건 |
밀폐 상태에서 +10°C ~ 60°C의 온도, 상대 습도 ≤ 75%에서 3 년 동안 보관 할 수 있습니다. 최대 30일 동안 +10°C~60°C의 온도에서 보관할 수 있으며, 상대 습도는 덮인 상태에서 ≤ 95%입니다. |
| 표준 | UL 248 -1 / -14. |
- - - - - - - - -
다운로드________
인증
|
전압 등급 |
에이전시 |
암페르 범위 |
에이전시 파일 번호 |
| 125V/250V | UL | 100mA ~ 30A | E340427 |
| C-UL | 100mA ~ 30A | E340427 |
공연
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
|
| UL | cUL | |||||
| MFC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A)
35A@250V AC (100mA~1A);
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.003 | ● | ● |
| MFC0160A/B | 160mA | 250V/125V | 0.008 | ● | ● | |
| MFC0200A/B | 200mA | 250V/125V | 0.02 | ● | ● | |
| MFC0250A/B | 250mA | 250V/125V | 0.026 | ● | ● | |
| MFC0300A/B | 300mA | 250V/125V | 0.047 | ● | ● | |
| MFC0315A/B | 315mA | 250V/125V | 0.055 | ● | ● | |
| MFC0350A/B | 350mA | 250V/125V | 0.072 | ● | ● | |
| MFC0400A/B | 400mA | 250V/125V | 0.10 | ● | ● | |
| MFC0500A/B | 500mA | 250V/125V | 0.16 | ● | ● | |
| MFC0600A/B | 600mA | 250V/125V | 0.25 | ● | ● | |
| MFC0630A/B | 630mA | 250V/125V | 0.28 | ● | ● | |
| MFC0750A/B | 750mA | 250V/125V | 0.49 | ● | ● | |
| MFC0800A/B | 800mA | 250V/125V | 0.60 | ● | ● | |
| MFC1100A/B | 1A | 250V/125V | 0.8 | ● | ● | |
| MFC1125A/B | 1.25A | 250V/125V | 1.6 | ● | ● | |
| MFC1150A/B | 1.5A | 250V/125V | 2.5 | ● | ● | |
| MFC1160A/B | 1.6A | 250V/125V | 3.2 | ● | ● | |
| MFC1200A/B | 2A | 250V/125V | 5.6 | ● | ● | |
| MFC1250A/B | 2.5A | 250V/125V | 7.6 | ● | ● | |
| MFC1300A/B | 3A | 250V/125V | 14 | ● | ● | |
| MFC1315A/B | 3.15A | 250V/125V | 19 | ● | ● | |
| MFC1350A/B | 3.5A | 250V/125V | 20 | ● | ● | |
| MFC1400A/B | 4A | 250V/125V | 25 | ● | ● | |
| MFC1500A/B | 5A | 250V/125V | 42 | ● | ● | |
| MFC1600A/B | 6A | 250V/125V | 80 | ● | ● | |
| MFC1630A/B | 6.3A | 250V/125V | 96 | ● | ● | |
| MFC1800A/B | 8A | 250V/125V | 200 | ● | ● | |
| MFC2100A/B | 10A | 250V/125V | 320 | ● | ● | |
| MFC2120A/B | 12A | 250V/125V | 470 | ● | ● | |
| MFC2150A/B | 15A | 250V/125V | 650 | ● | ● | |
| MFC2200A/B | 20A | 250V/125V | 870 | ● | ● | |
| MFC2250A/B | 25A | 250V/125V | 1320 | ● | ● | |
| MFC2300A/B | 30A | 250V/125V | 1820 | ● | ● | |
차원(mm)
| 원자력 융합 |
|
| 납으로 |
|
운영 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100%* | 4시간 |
| 135%* | 최대 1시간 |
| 200%* | 최대 60초 |

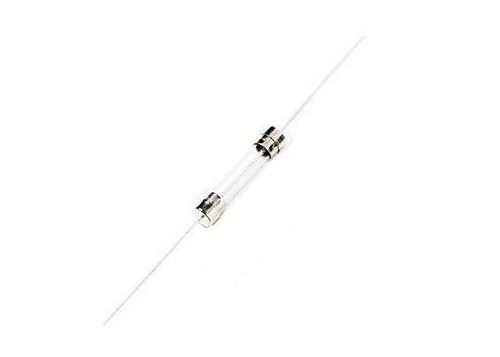

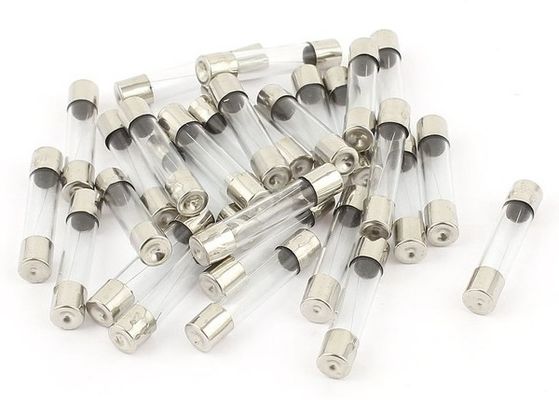

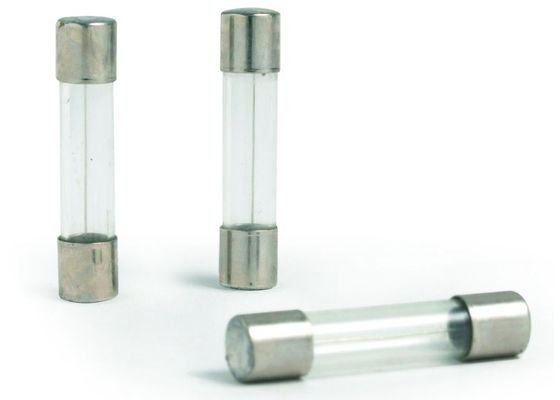

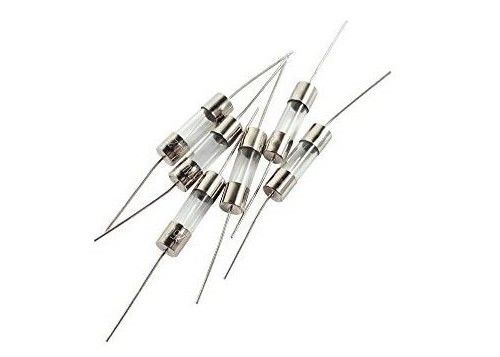

실제 제품 사진
피지얼을 어떻게 고르세요?
피지션은 전자 및 전기 장비의 손상을 방지하기 위해 장비 사용자 및 직원의 안전을 보장하기 위해 사용되는 세 가지 주요 목적으로 사용되는 과류 보호 장치입니다.- 과류가 발생 한 후 하위 시스템을 주요 시스템에서 분리하기 위해피지션은 전기 전류가 정상 작동 중에 안전하게 흐를 수 있도록 설계되었지만 과류 상황이 발생하면 빠르게 열립니다.
초류
일반적으로 과전류는 두 가지 유형이 있습니다. 단회로 및 과부하. 회로의 정상적인 부하가 초과되면 과전류가 발생합니다.
과부하는 회로 정상 충전 전류보다 높은 정상적인 회로 경로 내에서 흐르는 전류입니다.
단류는 회로의 정상 충전 전류를 크게 초과하는 과전류입니다. 또한, 이름에서 알 수 있듯이,단축 회로 회로의 정상적인 전류 운반 경로를 떠나 부하를 돌고 전원 원본으로 "단축"합니다..
부품 및 장비는 양 종류의 과류로 인해 심각하게 손상 될 수 있습니다. 피지션은 과류를 방지하기 위해 사용되지 않고 부품을 보호하기 위해 사용됩니다.전류가 넘어서면 장비와 인원.
퓨즈 특성
피우스는 다양한 피우스 특성에 따라 분류됩니다. 이러한 정의 특성은 다음을 포함합니다.
- 신체적 크기
- 시청률 중절
- 건설업
- 열기 속도
- 전기 등급
- 안전 기관 승인
신체적 크기
전자 안전기는 사용자의 응용 프로그램에 의해 미리 결정된 다양한 크기와 모양으로 제공됩니다. 더 인기있는 안전기 크기는 1/4 "x 1 1/4" (6.3 x 32.1 mm), 5 x 20 mm, 5 x 15 mm,13/32" x 1 1/2" (10.3 x 38 mm) 와 표면 장착, 통신 표시 및 자동차 유형의 안전 장치와 같은 특수 용도의 안전 장치.
건축물
전자 안전기는 여러 가지 유형의 재료로 구성됩니다. 재료 중 가장 비용 효율적인 것은 유리 튜브입니다. 그러나 더 높은 전압이나 중단 등급이 원하는 경우,세라믹 또는 유리 멜라민 튜브와 같은 더 강한 재료를 사용해야합니다.플라스틱 하우징은 일반적으로 저전압 자동차 안전 장치 건설에 사용됩니다.
전기 등급
일반적으로 각 피지에는 두 가지 다른 전기 등급이 있습니다.
전압과 전류
전압 등급
피지트의 등급 전압은 피지트가 안전한 작동을 위해 노출될 수 있는 최대 전압을 의미합니다.안전은 일반적으로 A / C 전압으로 표시되지만 D / C 전압 등급도 가질 수 있습니다..
현재 등급
안전 장치의 현재 등급은 "위안부"열을 일으키지 않고 회로를 적절히 보호하도록 선택해야합니다. 일반적으로,피지션은 25°C에서 회로의 평형 상태 RMS 또는 DC 전류의 125%에서 선택해야합니다.. 더 높은 주변 온도는 피질이 조기에 열릴 수 있습니다. 따라서 이러한 응용 프로그램에서 피질 해제 할 필요가있을 수 있습니다..
추가적인 고려는 잠재적 인 "입류"를 가진 회로에 주어져야합니다. 입류는 스위치, 용량 부하 또는 모터 또는 트랜스포머 응용 프로그램에서 생성됩니다.이 급속도는 회로의 정상 풀 로드 암페르의 여러 배가 될 수 있습니다시간 지연 안전기는 이러한 응용 프로그램을 위해 선택해야합니다.
중계 등급 (중계 전류)
퓨즈의 단절 등급은 피지 껍질이 찢어지거나 찢어지지 않고 피지 껍질의 등급 전압에서 안전하게 열 수 있는 최대 전류입니다.세라믹 또는 유리 멜라민 같은 더 강한 재료는 가장 많은 방해 능력을 제공합니다..
열기 속도
안전 장치 를 지정 할 때, 다른 회로 요소 의 보호 에 대해 주의 깊게 고려 해야 합니다. 일반적으로 회로 가 더 민감 할수록적당한 부품 보호를 위해 더 많은 보호가 필요합니다.빠른 작용 피지 는 더 높은 보호 를 제공 하지만 급류 를 가진 회로 에 적합 하지 않을 수 있습니다.급류가 들어오는 회로들은 방해가 되는 구멍을 방지하기 위해 시간 지연 피지로 보호되어야 합니다..
에이전시 승인
세계적 안전 기관, 예를 들어 Underwriter's Labs (UL) 는 테스트 사양을 제공하고 이러한 사양에 따라 피지 및 피지 액세서리를 테스트합니다.각 세계 안전 기관은 자체 사양을 가지고 있습니다 (예를 들어 5 x 20 mm 피지 테스트에 사용되는 테스트 사양).
U.L.에서, 테스트 사양이 사용 가능하고 피지는 이러한 테스트를 통과하면 피지는이 표준에 따라 나열됩니다. 테스트 사양이 사용 가능하지 않으면,그 후 피지 큐브는 여전히 U에 의해 테스트 될 수 있습니다 (제작자의 사양을 사용하여).L. 하지만 U.L. 목록보다는 U.L. 인정받을 것입니다.
국제전기기술위원회 (IEC) 는 많은 유럽과 아시아 국가에서 따르는 표준을 작성합니다.UL/CSA 및 IEC 등급의 안전 장치가 특징적으로 상호 교환되지 않습니다..
퓨즈 장착
모든 퓨즈는 인쇄 회로 보드 (PCB) 에 직접 용접하거나 퓨즈 홀더 또는 퓨즈 클립을 사용하여 회로에 장착해야합니다.직접 PCB에 퓨즈를 용접하는 것은 소지 또는 클립을 사용하는 동안 일부 비용을 줄일 수 있습니다. 필드 교체직접 용접에 대한 OptiFuse 공장을 참조하십시오.
