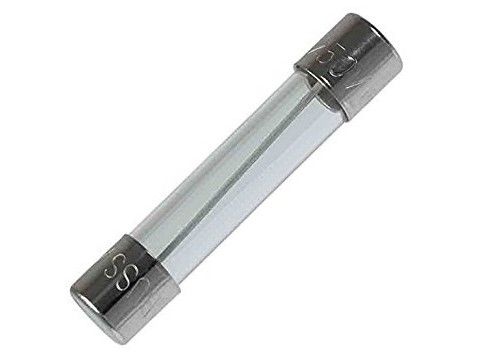

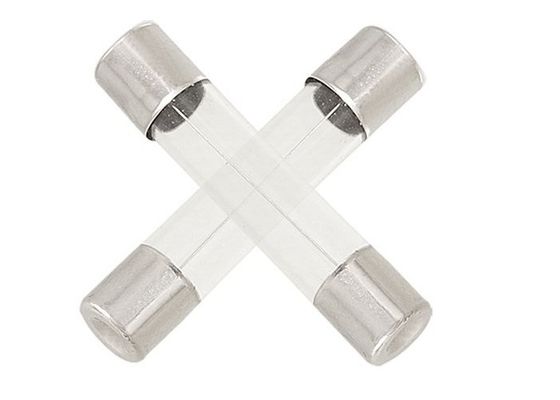

시가르 라이트러 카트리지 피지 펠루 6.35x32mm 시간 지연 시간 지연 느린 불음 유리 튜브 피지 10Amp 250VAC 6x30mm
전반적인 설명
w 퓨즈는 광범위한 응용 요구 사항을 해결하면서 신뢰할 수있는 성능과 비용 효율적인 회로 보호 기능을 제공합니다.피지 디자인
특징
• UL 표준 248-14에 따라

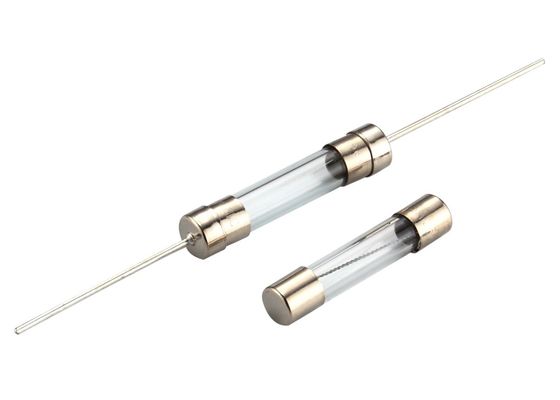

• 카트리지 및 축성 납 포맷과 다양한 형성 크기로 제공됩니다.
• RoHS 준수 및 납 없는
적용
가전 또는 사용 장비의 추가 보호로 사용되며
부품이나 내부 회로
사양
A=250V,B=125V
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
| MTC0100A/B | 100mA | 250V/125V |
10000A@125V AC (100mA~10A)
35A@250V AC (100mA~1A);
100A@250V AC (1.25A~3.5A)
200A@250V AC (4A~10A)
|
0.028 |
| MTC0160A/B | 160mA | 250V/125V | 0.075 | |
| MTC0200A/B | 200mA | 250V/125V | 0.12 | |
| MTC0250A/B | 250mA | 250V/125V | 0.15 | |
| MTC0300A/B | 300mA | 250V/125V | 0.19 | |
| MTC0315A/B | 315mA | 250V/125V | 0.22 | |
| MTC0350A/B | 350mA | 250V/125V | 0.29 | |
| MTC0400A/B | 400mA | 250V/125V | 0.28 | |
| MTC0500A/B | 500mA | 250V/125V | 0.52 | |
| MTC0630A/B | 630mA | 250V/125V | 0.87 | |
| MTC0750A/B | 750mA | 250V/125V | 1.1 | |
| MTC0800A/B | 800mA | 250V/125V | 1.4 | |
| MTC1100A/B | 1A | 250V/125V | 3.5 | |
| MTC1125A/B | 1.25A | 250V/125V | 7.6 | |
| MTC1150A/B | 1.5A | 250V/125V | 9.1 | |
| MTC1160A/B | 1.6A | 250V/125V | 13 | |
| MTC1200A/B | 2A | 250V/125V | 20 | |
| MTC1250A/B | 2.5A | 250V/125V | 39 | |
| MTC1300A/B | 3A | 250V/125V | 61 | |
| MTC1315A/B | 3.15A | 250V/125V | 56 | |
| MTC1350A/B | 3.5A | 250V/125V | 70 | |
| MTC1400A/B | 4A | 250V/125V | 104 | |
| MTC1500A/B | 5A | 250V/125V | 148 | |
| MTC1600A/B | 6A | 250V/125V | 173 | |
| MTC1630A/B | 6.3A | 250V/125V | 192 | |
| MTC1800A/B | 8A | 250V/125V | 380 | |
| MTC2100A/B | 10A | 250V/125V | 580 | |
| MTC2120A/B | 12A | 250V/125V | 723 | |
| MTC2150A/B | 15A | 250V/125V | 934 | |
| MTC2200A/B | 20A | 250V/125V | 1280 | |
| MTC2250A/B | 25A | 250V/125V | 1678 | |
| MTC2300A/B | 30A | 250V/125V | 2036 |
|
암페어 등급의 %(중) |
바람을 불어넣는 시간 |
| 100%* | 4시간 |
| 135%* | 최대 1시간 |
| 200%* | 최대 120초 |
크기 (mm)
제품 특성
| 소재 |
몸체: 유리 캡: 니켈화 된 구리 납: 금속화 된 구리 |
| 종단 강도 | MIL-STD-202, 방법 211, 시험 조건 A |
| 용접 가능성 | MIL-STD-202 방법 208 |
| 제품 표시 |
캡1: 브랜드 로고, 전류 및 전압 등급 캡2: 시리즈 및 기관 승인 표지 |
| 작동 온도 | 55°C ~ +125°C |
| 열 충격 | MIL-STD-202, 방법 107, 시험 조건 B: (5회 -65°C ~ +125°C) |
| 진동 | MIL-STD-202, 방법 201 |
| 습도 | MIL-STD-202, 방법 103, 시험 조건 A: 높은 RH (95%) 및 240시간 동안 높은 온도 (40°C) |
| 소금 스프레이 | MIL-STD-202, 방법 101, 시험 조건 B |
세라믹 과 유리 피우스의 차이
피지 는 전류 과부하 또는 단회로 에 전기 회로 를 끊는 것 으로 전기 장치 와 장비 를 보호 한다.사용 가능한 다양한 종류의 피지세라믹과 유리는 안전 장치 제조에 사용되는 두 가지 일반적인 재료입니다.
퓨즈 의 작동 방식
과부하나 단전 같은 결함이 발생하면 피지 큐브를 통과하는 높은 전류가 피지 원소를 녹여서 전류의 흐름을 중단하고 회로를 끊습니다.이것은 과잉 전류로 인한 장치의 손상을 방지.
역사
가장 초기 안전기는 전기 회로에 삽입된 단순한 열린 유선에 지나지 않았습니다. 필요한 경우 전류의 흐름을 끊기 위해. 최초의 폐쇄 안전기는 1890 년 에디슨에 의해 만들어졌습니다.그 이후로, 피지는 여러 가지 유형으로 발전하고 다양화되었습니다.
종류
세라믹이나 유리의 모든 피질의 목적은 같지만, 각각은 독특한 기능과 전류 과부하에 대한 독특한 반응이 있습니다.사용 가능한 피지는 매우 빠르게 작용하는 피지 (FF) 입니다., 빠른 작용 또는 빠른 바람 (F), 중간 작용 또는 반 지연 피지 (M), 느린 작용, 시간 지연 또는 시간 지연 피지 (T) 및 매우 느린 작용, 긴 시간 지연 또는 슈퍼 시간 지연 피지 (TT).
각 피질은 전류 흐름과 급류에 다르게 반응하고 반응하는 데는 다른 시간이 걸립니다.따라서 그것은 입력 될 회로에 대한 올바른 안전 장치를 선택하는 것이 중요합니다.부적절한 피지션은 적절한 시간에 녹지 않았기 때문에 보호가 없거나, 특별한 이유 없이 반복적으로 터지면 과민성일 수 있습니다. 예를 들어,만약 FF 퓨즈가 처음 켜면 전류를 일으키는 장치가 있는 회로에 장착되어 있다면일반적으로, 500% 과부하에서 FF 피질은 일반적인 F 피질의 10분의 1의 시간이 걸립니다.하지만 T 퓨즈는 200배나 더 오래 걸립니다..
건축물
퓨즈 몸체는 유리, 세라믹, 플라스틱 또는 유리섬유로 만들어집니다. 몸체는 배럴이라고 불리며 각 끝에는 구리 또는 청동으로 된 단기가 있습니다.이 터미널은 피지 요소에 의해 연결되어 있습니다, 구리, 알루미늄, 아연 또는 은으로 만들어집니다. 요소는 단일 전선 또는 하나 이상의 전선으로 구성 될 수 있습니다.여러 개의 전선이 서로 다른 방식으로 배치 될 수 있습니다. 피우스가 다르게 행동하도록때로는 모래 또는 쿼츠 가루가 피지의 행동을 변화시키기 위해 몸 안에 채워집니다. 이것은 일반적으로 세라믹 피지의 경우입니다.
차이점
유리 안전기 에서는, 그 요소 가 눈에 띄고, 검사 를 쉬게 하고, 세라믹 안전기 는 불투명 하다. 유리 안전기 는 부서지기 또는 찢어지기 쉬운 능력 이 낮다.이것이 의미하는 바는 피지 요소가 높은 전류 또는 전압이 있을 때 녹는 것입니다.따라서 많은 전류를 흡수하는 가전 및 장비에 적합하지 않습니다.높은 파열 또는 파열 능력을 가지고 있으며, 높은 전류 및 전압 회로에 적합합니다.일부 세라믹 HRC (고폭력) 안전 장치들은 최대 300,000 앰퍼의 전류를 안전하게 중단할 수 있지만, 일반적인 유리 안전 장치들은 훨씬 낮은 용량, 때로는 15 앰퍼까지 낮습니다.
유리 안전기는 열 안정성이 낮고 고온 조건에서 부서집니다. 반면에 세라믹 안전기는 높은 온도에 견딜 수 있으며 더 열 안정적입니다. 세라믹 안전기는유리 퓨즈와 달리, 또한 종종 전도성 필름의 형성을 방지하기 위해 모래와 같은 필러로 채워집니다. 단회로 발생하면 피지 요소가 녹고 증발합니다.그것은 필름으로 배럴 또는 몸의 내부에 퇴적유리 퓨즈의 경우, 몸은 계속 뜨고 필름은 전기를 전도하기 시작하여 퓨즈를 비효율적으로 만듭니다. 그러나 세라믹 퓨즈의 모래는열 에너지를 흡수하고 피지 가열을 방지하고 따라서 유도.
고려 사항
퓨즈를 설치하기 전에 다음 요인을 고려하는 것이 중요합니다. 최대 연속 전류 등급, 이는 퓨즈를 통과 할 수있는 최대 전류를 나타냅니다.찢어지거나 깨지는 능력, 손상을 일으키지 않고 끊어질 수 있는 최대 전류를 나타냅니다. 등급 전압 - 피지브는 등급 전압보다 낮은 곳에서 사용되어야 합니다.
경고
가전제품 과 장비 를 보호 하기 위해 적절 한 안전 장치 를 선택 하여 과열 과 화재 의 위험 을 줄이십시오. 확신 이 없는 경우 전기 기술자 와 이야기 하십시오.
