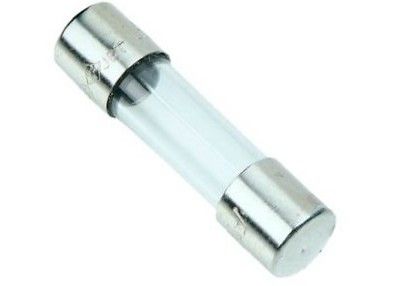

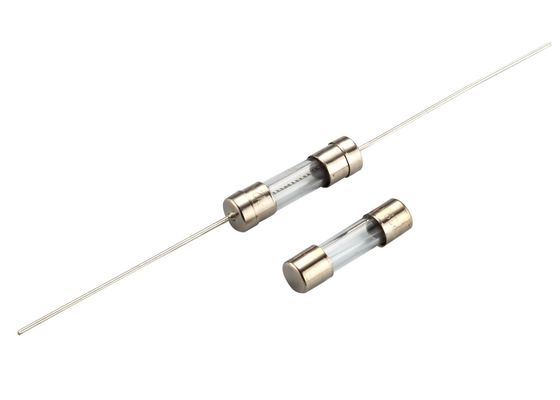

낮은 차단 용량을 갖춘 일본 PSE 인증서 축 리드 고속 작동 5x20mm F 유리관 퓨즈 1.25A
애플리케이션
백색가전
전원 공급 장치
산업 제어
기기 및 미터
____________________________________________________________ 다운로드________
치수(mm)
|
|
|
아니요. |
부품명 |
재료 |
| 1 |
캡 |
니켈 도금 황동 |
| 2 |
몸 |
유리관 |
| 3 |
퓨즈 요소 |
합금 |
| 4 |
리드선 |
주석 도금 구리 |
날아간 시간
|
암페어 정격의 %(In) |
부는 시간 (200mA ~ 6.3A) |
부는 시간 (8A ~ 10A) |
| 210%* 있음 |
최대 30분 |
최대 30분 |
| 275%* 있음 |
50ms~2s |
50ms~2s |
| 400%* 있음 |
10ms~300ms |
10ms~400ms |
| 1000%* 있음 |
최대 20ms |
최대 40ms |
사양
|
부분 아니요. |
암페어 평가 |
전압 평가 |
최대 전압 드롭(MV) |
나2T멜팅 적분(A2.에스) |
기관 승인 |
||||
| UL | VDE | CCC | PSE |
KC
|
|||||
| FBC0200A | 200mA | 250V | 1700 | 0.04 | ● | ○ | ○ | ○ | ○ |
| FBC0250A | 250mA | 250V | 1400 | 0.06 | ● | ○ | ○ | ○ | ○ |
| FBC0315A | 315mA | 250V | 1300 | 0.10 | ● | ○ | ○ | ○ | ○ |
| FBC0400A | 400mA | 250V | 1200 | 0.20 | ● | ○ | ○ | ○ | ○ |
| FBC0500A | 500mA | 250V | 1100 | 0.35 | ● | ○ | ○ | ○ | ○ |
| FBC0630A | 630mA | 250V | 650 | 0.50 | ● | ○ | ○ | ○ | ○ |
| FBC0800A | 800mA | 250V | 240 | 1.3 | ● | ○ | ○ | ○ | ○ |
| FBC1100A | 1A | 250V | 200 | 1.6 | ● | ● | ● | ● | ● |
| FBC1125A | 1.25A | 250V | 200 | 2.4 | ● | ○ | ○ | ○ | ○ |
| FBC1160A | 1.6A | 250V | 190 | 4.6 | ● | ○ | ○ | ○ | ○ |
| FBC1200A | 2A | 250V | 170 | 7.9 | ● | ● | ● | ● | ● |
| FBC1250A | 2.5A | 250V | 170 | 12 | ● | ○ | ○ | ○ | ○ |
| FBC1315A | 3.15A | 250V | 150 | 22 | ● | ● | ● | ● | ● |
| FBC1400A | 4A | 250V | 130 | 29 | ● | ○ | ○ | ○ | ○ |
| FBC1500A | 5A | 250V | 130 | 78 | ● | ○ | ○ | ○ | ○ |
| FBC1630A | 6.3A | 250V | 130 | 97 | ● | ○ | ○ | ○ | ○ |
| FBC1800A | 8A | 250V | 100 | 290 | ● | ○ | ○ | ○ | ○ |
| FBC2100A | 10A | 250V | 100 | 430 | ● | ○ | ○ | ○ | ○ |
인증서
|
전압 정격 |
대행사 |
암페어 범위 |
기관 파일 번호 |
| 250V | UR | 200mA ~ 10A | E340427(JDYX2) |
| 똥개 | 200mA ~ 10A | E340427(JDYX8) | |
| CCC | 200mA ~ 10A | 2016010207899509 | |
| VDE | 1A, 2A, 3.15A | 40037392 | |
| PSE | 200mA ~ 10A | PSE16021072 | |
| KTL | 200mA ~ 10A | KC05052-16003 |
개요
크기 5 × 20mm의 납이 없는 Aolittel FBC 유리관 저속 퓨즈 시리즈는 이미 PSE 인증을 받았습니다. 본 퓨즈는 고급 금속재질을 사용하고 내부구조를 특수공법으로 제작하여 신뢰성이 높으며 [무사고의 위험이 없음]을 실현하였습니다. 퓨즈의 캡은 특수코팅을 채택하여 접촉이 양호하며, 산화를 방지하고 퓨즈의 수명을 연장시킵니다. 즉, 퓨즈는 경제적이고 실용적인 제품으로 신뢰성이 높으며, 가정용, 호텔, 기타 소형 가전제품에 널리 사용됩니다.
당사의 다양한 회로 보호 제품은 다음과 같습니다.
모든 퓨즈는 RoHS 6을 준수하는 설계입니다.
전세계 승인 - UL,CSA,PSE,CCC,VDE,SEMKO,KC
통신 서지 보호(UL60950,GR1089)
0603 1206 고속 작동 칩 퓨즈; 0603 1206 슬로우 블로우
팁 및 링 애플리케이션용 SIP 모듈
SMP
PTC 재설정 가능 퓨즈
우수한 기능적 수명 성능을 위한 독특한 폴리머 포뮬러
최대 600VAC 연속 작동의 방사형 유형
SMD 칩 크기 0603 0805 1206 1210 1815 2920 2410 1808 6125
추가 제안
|
절단 및 성형 리드 수동 삽입 조립의 경우 사전 절단 및 성형 리드가 있는 퓨즈를 사용하면 인건비, 시간 및 보드 공간 요구 사항을 줄일 수 있습니다. |
|
열 수축 절연 슬리브 열 수축 및 슬리브 절연을 통해 퓨즈 캡과 인접한 구성 요소 또는 보드 트레이스 사이에 전기 절연을 제공합니다. 열 수축 슬리브는 구성 요소의 간격을 더 좁힐 수도 있습니다. 슬리빙은 UL 가연성 등급 VW-1,300VAC입니다. -참고: 피그테일이 있는 모든 5x20mm 및 6x32mm 카트리지 퓨즈에 사용할 수 있습니다. |
|
클립에 사전 조립된 퓨즈 모든 Bel 카트리지 퓨즈는 습기가 퓨즈에 유입되지 않고 일반적인 웨이브 솔더 워터 워시 시스템을 견딜 수 있습니다. 사전 조립된 퓨즈 클립을 사용하면 원스텝 삽입이 가능하여 노동력과 시간이 줄어들고 잘못된 퓨즈 사용을 방지할 수 있습니다. |
유리관 퓨즈 테스트
1. 장비를 끄고 퓨즈를 제거합니다. 퓨즈를 제거하기 전에 장치, 장비 또는 차량의 전원이 꺼져 있는지 확인하십시오. ...
2. 측정기를 켜고 설정합니다. 선택기를 Ω 또는 OHMS로 돌릴 수 있습니다. ...
3. 퓨즈의 양쪽 끝에 리드 하나를 놓고 디스플레이를 확인합니다. ...
4.퓨즈를 테스트합니다.
퓨즈를 테스트하는 이유는 무엇입니까?
우리 대부분은 한번쯤은 퓨즈가 끊어져 교체한 경험이 있습니다. 그러나 일부 퓨즈는 가격이 저렴하지 않으며 교체가 용이하지 않은 경우 자동차 부품이나 주택 개조 상점을 방문해야 합니다. 전문 전기 기술자로서 저는 수년에 걸쳐 많은 퓨즈를 테스트해야 했습니다. 확실히 끊어졌는지 확실하지 않은 퓨즈를 단순히 교체하는 것보다 문제 해결 기술의 표준 부분입니다. 새 퓨즈를 구입하고 설치하기 위해 특별한 여행을 떠나기 전에 먼저 퓨즈를 테스트하여 실제로 끊어졌는지 확인하는 것이 좋습니다. 퓨즈가 실제로 끊어졌는지 테스트하는 것은 매우 간단한 작업으로 최소한의 저렴한 도구가 필요하며 비용과 시간을 절약할 수 있습니다. 퓨즈는 기본적으로 연소되도록 설계된 특수 하우징 내부의 작은 와이어 조각입니다. 전기 과부하가 있을 때 절반. 우리가 해야 할 일은 그 전선이 아직 손상되지 않았는지 확인하는 것뿐입니다. 일부 퓨즈에는 와이어를 볼 수 있는 작은 창이 있지만 일반적으로 보기가 좋지 않으며 와이어가 매우 작아서 실수가 발생할 수 있습니다. 30초 테스트는 완벽하며 오류 가능성 없이 결과를 알려줍니다.
