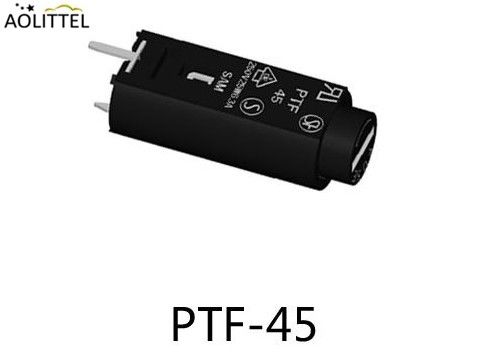

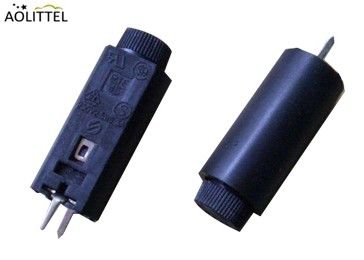

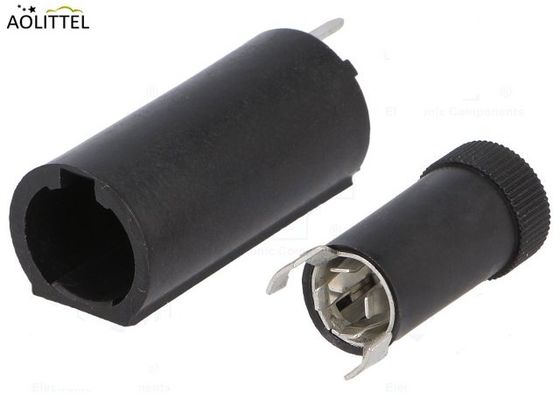

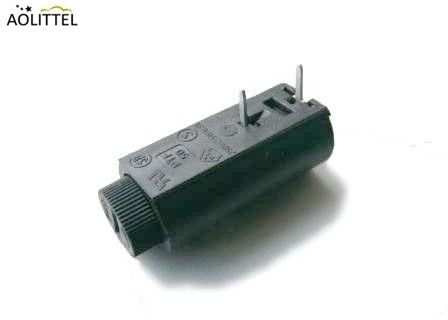

충격을 방지하는 실린드리컬 수직 5x20mm PCB 피지 홀더 PTF-45 10Amp 250 Volt 스크루 캡 10mm 핀 간격
설명
Ao littel PCB 퓨즈 홀더 PTF-45는 스크립트 캡과 함께 유리 퓨즈와 세라믹 튜브 퓨즈 모두 5x20mm를 위해 설계되었습니다.높이는 8mm10mm 핀에서 핀 간격 10Amp, 250 볼트
(주) (주)
다운로드________
차원
단위: mm
사양
| 이름 | PCB 퓨즈 홀더 |
| P/N | PTF-45 |
| 색상 | 검은색 |
| 가속 전류 | 10Amp |
| 가등전압 | 250V AC |
| 산 | 튜버형 수직 |
| 작동 온도 범위 | -30° - +85°C |
| 핀에서 핀 간격 | 10mm (0.394") |
| 등급 전력 수용량 | 2.5W |
| 허용되는 주변 공기 온도 | 열탄화 UL 94 V0 |
| VDE 표준 | UL4248-1 +C22.2 no.4248-1 |
| UL/CUL 표준 | UL4248-1 +C22.2 no.4248-1 |
| 적절한 피지 | 유리 / 세라믹 튜브 퓨즈 5x20mm. ((Ao littel BTC/STC 시리즈) |
| 접촉 저항 | < 5mOhm |
| 충격 안전 범주 | PC2 |
| 보호 정도 | IP20 |
| 주택 | PBT - UL 94 V0 |
| 형태 | 원통형 |
전력 대 온도 곡선
피지 블록과 PCB 피지 홀더의 차이점은 무엇입니까?
피지 블록은 여러 피지 홀더를 가지고 있습니다.자동차의 애플리케이션과 같이 엔진 상실에 피지 블록이 있고 다른 피지 블록은 대시보드 바로 아래에 승객 객실에 배치됩니다... 피지 블록은 주 연결 CB 박스 또는 주식 주택에서 발견되는 주요 전기 패널과 같은 기능을합니다..
피지 홀더는 피지가 실제로 장착되고 전기 전선이 연결되는 곳입니다. 그 크기와 모양은 피지의 물리적 구조를 따르고 있습니다.
예제 - 높은 품질의 퓨즈 & PCB 퓨즈 홀더를 구입하면 향후 운영에 문제를 피할 수 있습니다.
| 주제 |
내 피지트가 나빠졌나요? 아니면 PCB 피지트가 나빠졌나요? |
| 문제 |
피지 홀더가 녹았는데 피지 터지지 않았음에도 불구하고 장비가 고장 났고 전류가 너무 많다는 뜻인가요?
|
| 이유 |
퓨즈 자체가 튀지 않았지만 퓨즈 홀더가 녹았다면 장비가 과도한 전류를 흡수하지 않고, 퓨즈 홀더가 퓨즈와 접촉이 좋지 않았다는 것을 나타냅니다.전기 회로 의 난방 은 항상 저항 을 통해 흐르는 전류 에 의해 발생 한다피지 및 피지 홀더 사이의 접촉에 상당한 저항이있는 경우 피지 등급보다 훨씬 낮은 전류는 피지 홀더를 녹이는 데 충분한 가열을 일으킬 수 있습니다.
이 가열은 항상 즉각적인 것이 아닐 수 있습니다. 초기 저항이 낮을 수 있고 초기 가열이 피지 홀더를 녹일 수 없을 수도 있지만,가열로 인해 금속 연결이 산화 될 수 있습니다., 접촉 저항 증가로 이어집니다. 이것은 급격히 증가하는 난방 / 저항의 급격한 계곡이있을 때까지 난방 효과를 가속화합니다.설치 후에도 갑자기 고장 났을 것으로 보일 수 있습니다..
간단한 답은... 피질이 터지지 않았다면 장비가 너무 많은 전류를 끌어들이지 않는 것입니다. |
| 해결책 |
항상 좋은 품질의 피지 및 피지 홀더를 사용. 인기있는 자동차 블레이드 유형 피지 및 홀더는 낮은 전류에서 괜찮을 수 있습니다.더 높은 전류 (20A 이상) 를 위해 좋은 품질의 피지 및 피지 홀더를 사용하는 것이 중요합니다., 예를 들어, Maxifuse, Megafuse 또는 MTA Midi 피지 스타일 제품.
|
