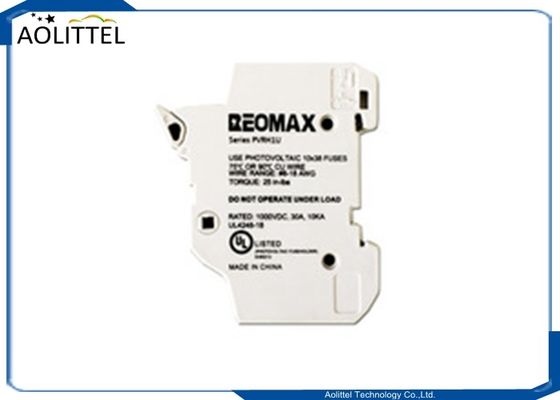

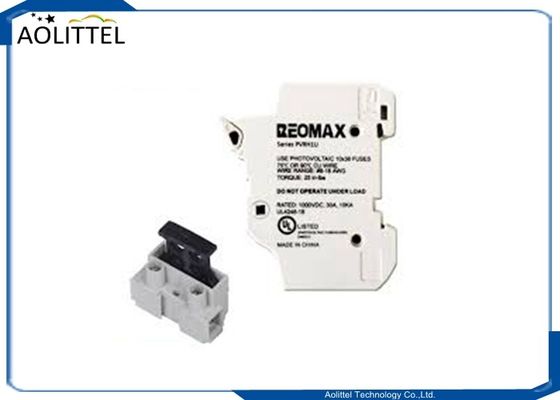

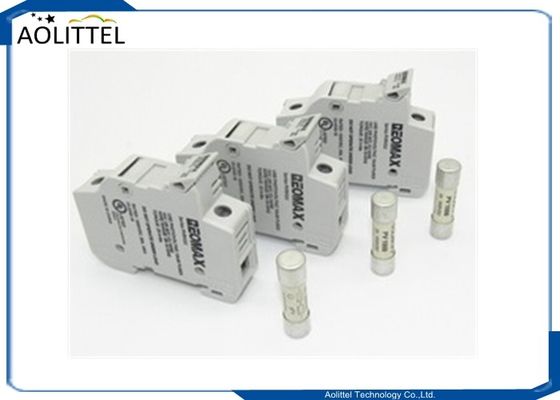

전력 안전 1 폴 30A 레일 마운트 피지 홀더 PVRH1U 10x38 mm 세라믹 튜브 태양 PV 카트리지 피지 1000VDC
일반
자그마한 피지 홀더는 피지 설치 및 제거 할 때 직원을 보호합니다. 터치 안전 디자인으로 인해.PVRH1U 시리즈는 유지 보수 중에 태양광 모듈의 문자열을 격리하는 데 이상적입니다., 하지만 부하가 끊어질 수 있도록 설계되지 않습니다.
SPF 또는 FLU 난쟁이 피지 시리즈와 함께 사용할 경우 1000VDC 등급
35mm Din Rail에 장착 할 수 있습니다.
안전 장치 를 안전하고 쉽게 설치 하고 제거 하는 것 - 특별한 안전 장치 를 뽑거나 도구 를 사용 하는 것 이 필요 하지 않습니다.
컴팩트 디자인
RoHS 준수 및 납 (Pb) 자유
DIN 표준 피지 홀더
유럽식 표면 장착 3극 피질 로드 스위치/절단기 NH형 산업용 HRC 피질과 함께 사용
설명
태양 광 퓨즈와 함께 사용하려면 1000Vdc까지의 에이전시 등급
75°C 또는 90°C 와이어, 얇은 스트랜드 와이어, 펠드 터미널 및 콤 버스 바와 함께 사용 할 수 있습니다. 적절한 데라팅을 가진 더 높은 온도 등급의 와이어를 사용 합니다.
UL 4248-18에 따라 설계
납 및 할로겐이 없는 물질
| 속성 | 가치 |
|---|---|
| 피지 크기 | 10 x 38mm |
| 현재 등급 | 30A |
| 전압 등급 | 1000V DC |
| 폴란드인 수 | 1 |
| 사건 자료 | 열탄화 |
| 호환 가능한 피지 크기 | 10 x 38mm |
특징/혜택
• 피질 을 교체 할 때 손 에 닿지 않는 디자인 으로 보호
• 콤팩트 한 디자인
• 35mm DIN 레일 장착

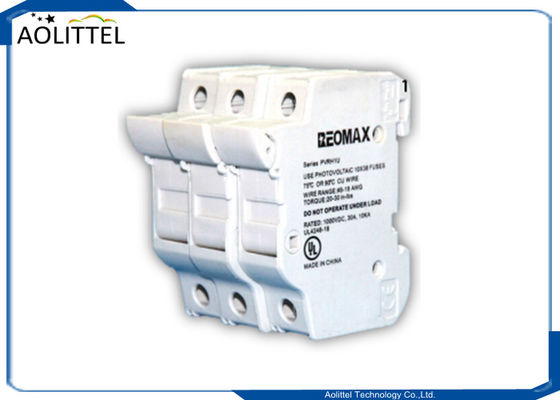

• 1, 2, 3 및 4극 구성으로 제공됩니다.
• 피지트 를 꺼내기 위해 피지트 를 뽑는 도구 나 도구 가 필요 하지 않습니다
• 손가락 안전
• DIN 레일 마운트
• 콤팩트 한 발자국
• 빠르고 쉬운 피지 교체
- DIN 레일 장착
- 표시 및 표시되지 않은 모두 사용할 수 있습니다
- 최대 30 Amp까지 사용 가능
사양
| 전압 및 전류 | 600V/1000VDC, 30A |
| 터미널 등급 | 고체, 밧줄, 얇은 밧줄, 스페이드 루그, 콤 버스 바; 단일 와 이중 와이어; 75°C 및 90°C 큐 와이어 |
| SCCR 등급 | UL 10kA/1000Vdc; IEC 33kA/1000Vdc |
| 퓨즈 | REOMAX 피지 PV1000 시리즈 |
| 유선 범위 | #18에서 #4 (0.8mm2에서 21.1mm2까지) |
| 토크 등급 | 최대 30파운드 (3.4N•m) |
| 연화성 등급 | UL 94V0 자طف식 |
| 저장 및 작동 온도 범위 | -20°C ~ +120°C |
차원 mm ((인치)
모듈형 피지 홀더는 피지 표시기, 마이크로 스위치, 690V 및 24 V DC와 함께 다양한 버전으로 설계되어 있으며 마이크로 스위치 퓨징, 사전 끊기 및 피지 링크 검출의 조합으로 제공됩니다.전체 버전의 범위는 좋은 회로 식별을 보장하기 위해 라벨 보유자와 함께 제공됩니다.. 그들은 다양한 액세서리와 함께 사용할 수 있습니다. IP20 보안 액세서리는 터미널 구역에서 사용할 수 있습니다.피지 홀더와 마이크로 스위치는 여러 막대 조립에 대한 액세서리와 함께 온다.
콤팩트 설계 단위는 10mm2 지선의 전선에 사용됩니다. The fuse holders are composed of high performance polymer with greater than 300 °C of fusion temperature to ensure safety margin against any possibilities of fuse overheating when rated power acceptance of the fuse holder is exceeded최적화 된 환기 구역은 열 분비를 향상시킵니다.피지 홀더는 2 위치 DIN 레일 고정을 포함하고 케이블 터미널 고정에 사용되는 동일한 나사 도구의 도움으로 DIN 레일에 고정 / 해제 될 수 있습니다.
