슬로트 캡 손가락 잡기 충격 안전 수직 장착 PCB 피지 홀더 H3-02 10A 250VAC 5x20mm 실린더 유리 튜브 피지
왜 PCB 장착 장치가 중요한가?
피지들은 보호되어야 합니다. 왜냐하면 그들 자신들은 전류 상태에서 회로를 보호하기 때문입니다. 예를 들어, 회로가 너무 높은 전류를 받으면 피지들은 불타게 됩니다.회로를 끊는 것PCB 장착장치로 피지트가 보호되고 필요에 따라 쉽게 교체할 수 있습니다.
신청서
- 가전제품
- 의료 장비
설명
PCB 마운트 (PCB mount) 또는 피지 홀더 (fuse holder) 는 피지에 대한 설치 하드웨어를 제공합니다. 피지들을 포함하고 보호하고 장착하는 회로에 사용됩니다.그들은 일반적으로 잘못된 피지 가 장착에 배치 될 수 없도록 설계부적절한 사용을 방지하는 탭이 있습니다.
PCB 장착 장치의 종류
PCB 마운트에는 두 가지 기본 유형이 있습니다. 개방형 또는 완전히 폐쇄형입니다. 개방형 PCB 마운트에는 피지 클립, 피지 블록, 소켓 및 플러그인 캡 종류가 있습니다.완전히 닫힌 품종은 소지기에 삽입되는 피지 운반기를 사용할 수 있으며 피지어를 완전히 닫기 위해 다른 방법을 사용할 수 있습니다..
개방형 및 폐쇄형 PCB 마운트 모두 빠른 단속, 용접 및 각형 버전을 포함한 다양한 단말기 스타일로 제공됩니다.
주요 매개 변수
|
제품 이름 |
PCB 퓨즈 홀더 |
|
P/N |
H3-02 |
|
전압 분해 |
AC2500 1분 |
|
단열 저항 |
DC 500V 100MΩ |
|
신용등급 값 |
10A 250VAC |
|
온도 범위 |
-20°C ~ 150°C |
|
불화성급 |
UL94V0 |
|
표준 |
IEC-60335-1 GB_9364.6-2001 |
|
인증 |
ISO9001, ROHS, |
|
장착 |
PCB 마운트 |
|
소재 |
열성 접착제, Brass |
|
국제적 승인 |
CE, CQC, UL, VDE |
|
피지 크기 |
5x20mm 피지 |
|
적용 |
그것은 모든 패널 설치에 적합합니다 전기 및 전자 장비, 테스트 장비와 음향 장비 |
크기 (mm)

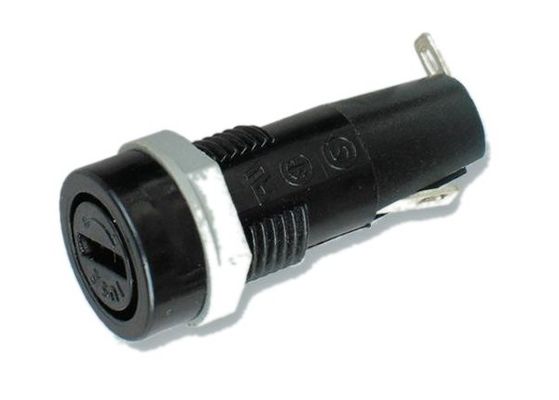

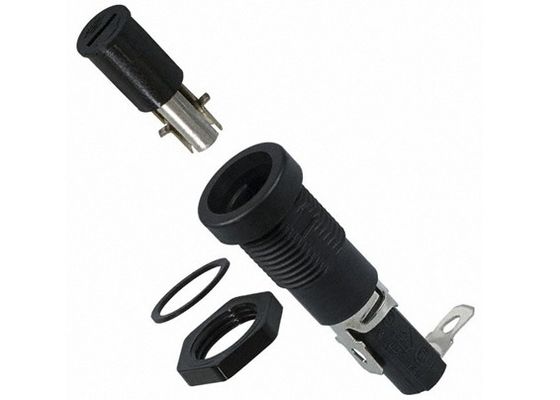

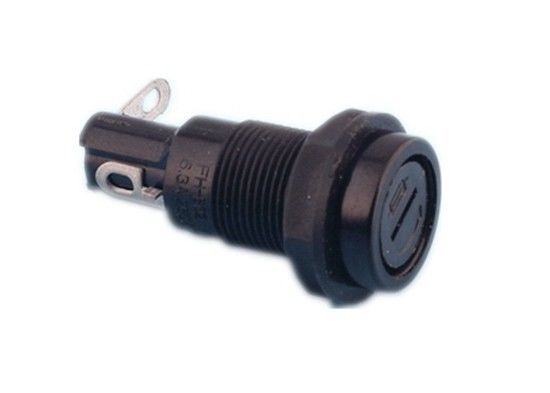

실제 제품 사진
감소 곡선
특징
PCB 피지 홀더, 5x20mm 피지 크기, 10A 정류, 250V 정압, PCB 마운트, 니켈 접착 된 청동 접촉, 페놀 고체, 검은색, 대장, 36.5mm 높이, 12mm 지름,이 피지 홀더는 PCB에 수직 장착을 위해 이상적입니다., 몸과 뚜?? 은 페놀로크로 형성되어 있으며, 뚜?? 은 스크루드라이버 또는 손가락으로 풀 수 있습니다. UL 플레임 94V-1 승인되었습니다.
5 x 20mm 피지용품
등급 10A 250V AC
피놀로스로 형성된 몸체와 모자
캡은 스크루드라이버 또는 손가락을 풀어서 제거 할 수 있습니다.
니켈로 칠한 청동 터미널
크기는 36.5 x 12mm
UL 플레임 94V-1 승인
