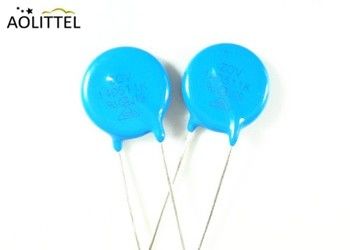

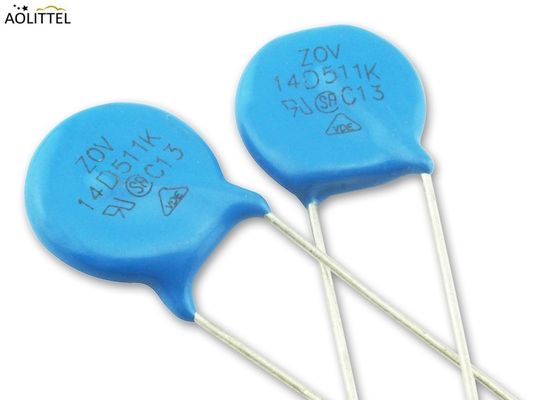

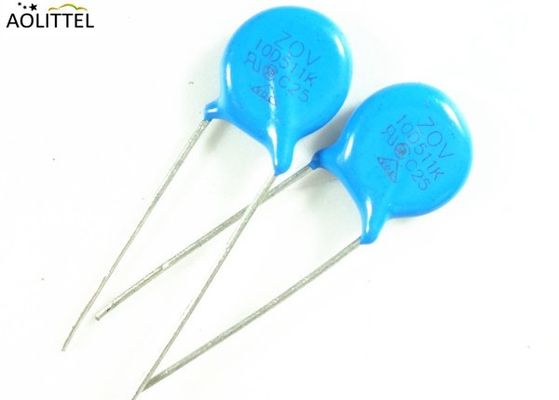

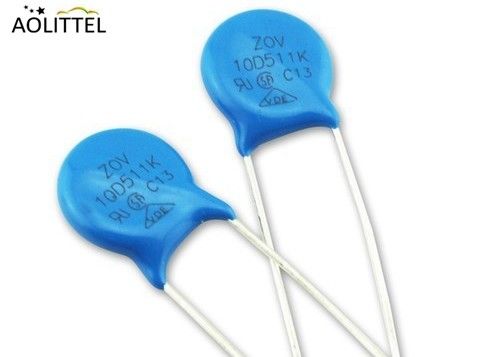

EPCOS는 UL CUL VDE CSA ROHS를 가진 십자가에 의하여 주문을 받아서 만들어지는 광선 납을 첨가하는 표준 SIOV 금속 산화물 배리스터 14D511K ZOV VDR MOV
일반적인
Ao littel 금속 산화물 배리스터는 예를 들어 AC 또는 DC 전력선의 번개, 스위칭 또는 전기 잡음으로 인해 발생할 수 있는 고전압 과도 및 서지에 대해 안정적이고 경제적인 보호 기능을 제공합니다. 이 다이오드는 훨씬 더 높은 과도 에너지를 흡수할 수 있고 양극 및 음극 과도를 억제할 수 있다는 점에서 과도 억제 다이오드에 비해 장점이 있습니다. 과도 현상이 발생하면 배리스터 저항은 매우 높은 대기 값에서 매우 낮은 전도 값으로 변경됩니다. 따라서 과도 현상이 흡수되어 안전한 수준으로 고정되어 민감한 회로 구성 요소를 보호합니다. 배리스터는 비균질 재료로 제조되어 두 입자의 접촉점에서 정류 작용을 제공합니다. 많은 직렬 및 병렬 연결이 배리스터의 정격 전압과 전류 성능을 결정합니다.
______________________________________________________________________________
다운로드________
제조 공정 흐름도
입고 재료 확인 ► 밀링 및 혼합 ► 과립화 ► 프레싱 ► 소성 ► 금속화 ► 리드 부착 ► 래커링 ► 전기 테스트 100% ► 마킹 ► 대량 포장 또는 테이핑 ► 고객
추신: 들어오는 재료에 대한 인라인 제어
제조 센터는 IEC 61051-1 및 UL 1449의 요구 사항에 따라 운영됩니다. 각 운영자는 품질 점검에 적극적으로 참여합니다. 또한 인라인 검사관과 제조 운영자는 SPC(통계적 공정 관리)의 일환으로 규제된 불시 점검을 수행합니다.
건설
원형 배리스터 요소, 납 함유
코팅: 에폭시 수지, UL 94 V-0에 따른 난연성
터미널: 주석 도금 구리선
특징
넓은 작동 전압 범위 11 ~ 1100VRMS
최대 8kA의 높은 서지 전류 정격
주변 온도 최대 85°C까지 정격 감소 없음
PSpice 모델
일반 기술 데이터
IEC 60068-1 40/85/56에 따른 기후 카테고리
CECC 42 000 –40 … + 85℃에 따른 작동 온도
보관 온도 – 40 ~ +125℃
CECC 42 000 ≥2.5 kVRMS에 따른 전기 강도
CECC에 대한 절연 저항 42 000 ≥10 MΩ
응답 시간 <25ns
애플리케이션
트랜지스터, 다이오드, IC, 사이리스터 또는 트라이액 반도체 보호
가전제품의 서지 보호
산업용 전자 장치의 서지 보호
가전제품, 가스, 석유제품의 서지 보호
릴레이 및 전자 밸브 서지 흡수
사양
시리즈 목록
| -- 05D 시리즈 금속 산화물 배리스터 |
| -- 07D 시리즈 금속 산화물 배리스터 |
| -- 10D 시리즈 금속 산화물 배리스터 |
| -- 14D 시리즈 금속 산화물 배리스터 |
| -- 20D 시리즈 금속 산화물 배리스터 |
| -- 25D 시리즈 금속 산화물 배리스터 |
| -- 32D 시리즈 금속 산화물 배리스터 |
| -- 34S 시리즈 금속 산화물 배리스터 |
| -- 40D 시리즈 금속 산화물 배리스터 |
| -- 53D 시리즈 금속 산화물 배리스터 |
| 더 많은 정보를 얻으려면 영업팀에 문의하세요........................ |
치수(단위:mm)
| 에스에리 | 최대. |
디 ±0.05 |
에이 |
기음 ±0.4 |
||
| 디 | 시간 | H0 | ||||
| 05D | 7.5 | 10.5 | 13 | 0.6 | 5±0.08 | 1.2 |
| 07D | 9 | 12 | 13.5 | 0.6 | 5±0.8 | |
| 10일 | 12.5 | 16.5 | 17.5 | 0.8 | 7.5±0.8 | 1.4 |
| 14일 | 16.5 | 20 | 21 | 0.8/1.0 | 7.5±0.8 | |
| 20일 | 23 | 26.5 | 28 | 0.8/1.0 | 7.5±0.8 / 10±1.0 | 1.4/1.6 |
| 25일 | 28 | 32 | 34 | 1.0 | 10±1.0 / 12.7±1.0 | 1.6 |
최대 두께
| 부품코드 | 05D | 07D | 10일 | 14일 | 20일 | 25일 | 부품코드 | 05D | 07D | 10일 | 14일 | 20일 | 25일 |
| 180L | 4.5 | 4.5 | 4.6 | 4.6 | 4.8 | 4.8 | 331K | 5.1 | 5.1 | 5.8 | 5.8 | 6.0 | 6.1 |
| 220K | 4.6 | 4.6 | 4.7 | 4.7 | 4.9 | 4.9 | 361K | 5.2 | 5.2 | 6.0 | 6.0 | 6.2 | 6.4 |
| 270K | 4.7 | 4.7 | 4.8 | 4.8 | 5.0 | 5.0 | 391K | 5.4 | 5.4 | 6.2 | 6.2 | 6.4 | 6.6 |
| 330K | 4.9 | 4.9 | 5.0 | 5.0 | 5.2 | 5.2 | 431K | 5.7 | 5.7 | 6.5 | 6.5 | 6.7 | 6.9 |
| 390K | 4.8 | 4.8 | 5.3 | 5.3 | 5.5 | 5.5 | 471K | 6.0 | 6.0 | 6.7 | 6.7 | 6.9 | 7.1 |
| 470K | 4.9 | 4.9 | 5.4 | 5.4 | 5.6 | 5.6 | 511K | 6.2 | 6.2 | 6.8 | 6.8 | 7.0 | 7.2 |
| 560K | 5.0 | 5.0 | 5.6 | 5.6 | 5.8 | 5.8 | 561K | 6.5 | 6.5 | 7.0 | 7.0 | 7.2 | 7.4 |
| 680K | 5.2 | 5.2 | 5.6 | 5.6 | 5.8 | 5.8 | 621K | - | 7.1 | 7.3 | 7.3 | 7.5 | 7.7 |
| 820K | 4.1 | 4.1 | 4.7 | 4.7 | 4.9 | 4.9 | 681K | - | 7.3 | 7.6 | 7.6 | 7.8 | 8.0 |
| 101K | 4.3 | 4.3 | 4.9 | 4.9 | 5.1 | 5.1 | 751K | - | - | 8.0 | 8.0 | 8.2 | 8.4 |
| 121K | 4.5 | 4.5 | 5.1 | 5.1 | 5.3 | 5.3 | 781K | - | - | 8.1 | 8.1 | 8.3 | 8.5 |
| 151K | 4.8 | 4.8 | 5.4 | 5.4 | 5.6 | 5.6 | 821K | - | - | 8.3 | 8.3 | 8.5 | 8.7 |
| 181K | 4.3 | 4.3 | 4.8 | 4.8 | 5.0 | 5.2 | 911K | - | - | 8.8 | 8.8 | 9.0 | 9.2 |
| 201K | 4.4 | 4.4 | 5.0 | 5.0 | 5.2 | 5.4 | 102K | - | - | 9.3 | 9.3 | 9.5 | 9.7 |
| 221K | 4.5 | 4.5 | 5.1 | 5.1 | 5.3 | 5.5 | 112K | - | - | 9.9 | 9.9 | 10.1 | 10.3 |
| 241K | 4.6 | 4.6 | 5.2 | 5.2 | 5.4 | 5.6 | 122K | - | - | - | 10.4 | 10.6 | 10.8 |
| 271K | 4.9 | 4.9 | 5.4 | 5.4 | 5.6 | 5.8 | 182K | - | - | - | - | 13.2 | - |
| 301K | 5.0 | 5.0 | 5.5 | 5.5 | 5.7 | 5.9 |
전기적 특성
Ø14D 시리즈 금속 산화물 배리스터
High Surge 시리즈의 무료 코드 약자에 "J"를 넣으세요.
| 부품 번호 | 진공(V) | DC(V) | V1mA(V) | IP(A) | VC(V) | I(A)표준 | I(A)높은 서지 | (J)표준 | (J)고서지 | 정격전력(W) |
기음@ 1KHz (pf) |
| 14D180K(J) | 11 | 14 | 18(15-21.6) | 10 | 36 | 1000 | 2000 | 4.0 | 7.0 | 0.1 | 11100 |
| 14D220K(J) | 14 | 18 | 22(19.5-26) | 10 | 43 | 1000 | 2000 | 5.0 | 8.0 | 0.1 | 9100 |
| 14D270K(J) | 17 | 22 | 27(24-31) | 10 | 53 | 1000 | 2000 | 6.0 | 10 | 0.1 | 7400 |
| 14D330K(J) | 20 | 26 | 33(29.5-36.5) | 10 | 65 | 1000 | 2000 | 7.5 | 12 | 0.1 | 6100 |
| 14D390K(J) | 25 | 31 | 39(35-43) | 10 | 77 | 1000 | 2000 | 8.6 | 13 | 0.1 | 5100 |
| 14D470K(J) | 30 | 38 | 47(42-52) | 10 | 93 | 1000 | 2000 | 10 | 17 | 0.1 | 4300 |
| 14D560K(J) | 35 | 45 | 56(50-62) | 10 | 110 | 1000 | 2000 | 11 | 20 | 0.1 | 3600 |
| 14D680K(J) | 40 | 56 | 68(61-75) | 10 | 135 | 1000 | 2000 | 14 | 24 | 0.1 | 2900 |
| 14D820K(J) | 50 | 65 | 82(74-90) | 50 | 135 | 4500 | 6000 | 22 | 27 | 0.6 | 2400 |
| 14D101K(J) | 60 | 85 | 100(90-110) | 50 | 165 | 4500 | 6000 | 28 | 33 | 0.6 | 2000 |
| 14D121K(J) | 75 | 100 | 120(108-132) | 50 | 200 | 4500 | 6000 | 32 | 40 | 0.6 | 1700 |
| 14D151K(J) | 95 | 125 | 150(135-165) | 50 | 250 | 4500 | 6000 | 40 | 53 | 0.6 | 1300 |
| 14D181K(J) | 115 | 150 | 180(162-198) | 50 | 300 | 4500 | 6000 | 50 | 60 | 0.6 | 1100 |
| 14D201K(J) | 130 | 170 | 200(180-220) | 50 | 340 | 4500 | 6000 | 57 | 70 | 0.6 | 1000 |
| 14D221K(J) | 140 | 180 | 220(198-242) | 50 | 360 | 4500 | 6000 | 60 | 78 | 0.6 | 900 |
| 14D241K(J) | 150 | 200 | 240(216-264) | 50 | 395 | 4500 | 6000 | 63 | 84 | 0.6 | 830 |
| 14D271K(J) | 175 | 225 | 270(243-297) | 50 | 455 | 4500 | 6000 | 70 | 99 | 0.6 | 740 |
| 14D301K(J) | 190 | 250 | 300(270-330) | 50 | 500 | 4500 | 6000 | 77 | 108 | 0.6 | 670 |
| 14D331K(J) | 210 | 275 | 330(297-363) | 50 | 550 | 4500 | 6000 | 85 | 115 | 0.6 | 610 |
| 14D361K(J) | 230 | 300 | 360(324-396) | 50 | 595 | 4500 | 6000 | 93 | 130 | 0.6 | 560 |
| 14D391K(J) | 250 | 320 | 390(351-429) | 50 | 650 | 4500 | 6000 | 100 | 140 | 0.6 | 510 |
| 14D431K(J) | 275 | 350 | 430(387-473) | 50 | 710 | 4500 | 6000 | 115 | 155 | 0.6 | 460 |
| 14D471K(J) | 300 | 385 | 470(423-517) | 50 | 775 | 4500 | 6000 | 125 | 175 | 0.6 | 430 |
| 14D511K(J) | 320 | 415 | 510(459-561) | 50 | 845 | 4500 | 6000 | 125 | 180 | 0.6 | 390 |
| 14D561K(J) | 350 | 460 | 560(504-616) | 50 | 925 | 4500 | 6000 | 125 | 185 | 0.6 | 360 |
| 14D621K(J) | 385 | 505 | 620(558-682) | 50 | 1025 | 4500 | 6000 | 125 | 190 | 0.6 | 320 |
| 14D681K(J) | 420 | 560 | 680(612-748) | 50 | 1120 | 4500 | 6000 | 130 | 200 | 0.6 | 290 |
| 14D751K(J) | 460 | 615 | 750(675-825) | 50 | 1240 | 4500 | 6000 | 143 | 210 | 0.6 | 270 |
| 14D781K(J) | 485 | 640 | 780(702-858) | 50 | 1290 | 4500 | 6000 | 148 | 220 | 0.6 | 260 |
| 14D821K(J) | 510 | 670 | 820(738-902) | 50 | 1355 | 4500 | 6000 | 157 | 235 | 0.6 | 240 |
| 14D911K(J) | 550 | 745 | 910(819-1001) | 50 | 1500 | 4500 | 6000 | 175 | 255 | 0.6 | 220 |
| 14D102K(J) | 625 | 825 | 1000(900-1100) | 50 | 1650년 | 4500 | 6000 | 190 | 280 | 0.6 | 200 |
| 14D112K(J) | 680 | 895 | 1100(990-1210) | 50 | 1815년 | 4500 | 6000 | 213 | 310 | 0.6 | 180 |
| 14D122K(J) | 750 | 990 | 1200(1080-1320) | 50 | 1980년 | 4500 | 6000 | 232 | 324 | 0.6 | 160 |
| 14D142K(J) | 880 | 1140 | 1400(1260-1540) | 50 | 2310 | 4500 | 6000 | 238 | 327 | 0.6 | 150 |
| 14D162K(J) | 1000 | 1280 | 1600(1440-1760) | 50 | 2640 | 4500 | 6000 | 243 | 331 | 0.6 | 140 |
| 14D182K(J) | 1100 | 1465 | 1800(1620-1980) | 50 | 2970 | 4500 | 6000 | 250 | 335 | 0.6 | 130 |
| 기계적 요구 사항 | |||
| 1 | 종단 인장 | 눈에 띄는 손상 없음 | 1Kgf, 10초 |
| 2 | 종단 굽힘 | 눈에 띄는 손상 없음 | 0.5Kgs,90°,3배 |
| 3 | 진동 | 눈에 띄는 손상 없음 |
주파수: 10-55hz 앰프: 0.75mm, 1분 |
| 4 | 납땜성 | 단자의 최소 95%가 균일하게 납땜으로 덮여 있어야 합니다. |
납땜 온도:230±5℃ 잠긴 시간:2±0.5Sec |
| 5 | 납땜 열의 저항 |
≤±5% |
납땜 온도:260±5℃ |
| 잠긴 시간:10±1Sec | |||
환경 요구 사항
| 환경 요구 사항 | |||||
| 1 | 고온 보관 |
≤±5% |
주위 온도:125±2℃ 기간: 1000시간 |
||
| 2 | 저온 보관 |
≤±5% |
주위 온도:-40±2℃ 기간: 1000시간 |
||
| 3 | 고습 보관/습열 |
≤±5% |
주위 온도:40±2℃ 90-95%RH 지속시간: 1000시간 |
||
| 4 | 온도주기 |
≤±5% |
단계 | 온도 | 기간 |
| 1 | -40℃ | 30분 | |||
| 2 | 실내 온도 | 15분 | |||
| 3 | 125℃ | 30분 | |||
| 4 | 실내 온도 | 15분 | |||
| 5 | 고온 부하 |
≤±10% |
주위 온도: 85±2℃ 기간:1000h 부하:최대 허용전압 |
||
| 6 | 높은 습도 부하 |
≤±10% |
주위 온도:125±2℃ 기간:1000h 부하:최대 허용전압 |
||
| 7 | 작동 온도 범위 | -40℃~+85℃ | -40℃~+85℃ | ||
| 8 | 보관 온도 범위 | -40℃~+125℃ | -40℃~+125℃ | ||
적용예
|
모델 숫자 Φ5mm
|
모델 숫자 Φ5mm
|
모델 숫자 Φ5mm
|
모델 숫자 Φ5mm
|
모델 숫자 Φ5mm
|
추천 응용 |
|
05D180L 05D220K 05D270K 05D330K 05D390K 05D470K 05D560K 05D680K |
07D180L 07D220K 07D270K 07D330K 07D390K 07D470K 07D560K 07D680K |
10D180L 10D220K 10D270K 10D330K 10D390K 10D470K 10D560K 10D680K |
14D180L 14D220K 14D270K 14D330K 14D390K 14D470K 14D560K 14D680K |
20D180L 20일 220만 20D270K 20D330K 20D390K 20D470K 20D560K 20D680K |
릴레이 및 전자기 밸브의 종류 (DC 48V 이하)
정전기 방전으로 인해
|
|
05D820K 05D101K 05D121K 05D151K |
07D820K 07D101K 07D121K 07D151K |
10D820K 10D101K 10D121K 10D151K |
14D820K 14D101K 14D121K 14D151K |
20D820K 20D101K 20D121K 20D151K |
|
|
05D181K 05D201K 05D221K |
07D181K 07D201K 07D221K |
10D181K 10D201K 10D221K |
14D181K 14D201K 14D221K |
20D181K 20D201K 20D221K |
|
|
05D241K 05D271K 05D301K |
07D241K 07D271K 07D301K |
10D241K 10D271K 10D301K |
14D241K 14D271K 14D301K |
20D241K 20D271K 20D301K |
(일본.,미국,캐나다) |
|
05D331K 05D361K 05D391K |
07D331K 07D361K 07D391K |
10D331K 10D361K 10D391K |
14D331K 14D361K 14D391K |
20D331K 20D361K 20D391K |
(250V 절연저항 시험 가능) |
|
05D431K 05D471K |
07D431K 07D471K |
10D431K 10D471K |
14D431K 14D471K |
20D431K 20D471K |
|
| 05D561K |
07D561K 07D621K 07D681K |
10D561K 10D621K 10D681K |
14D561K 14D621K 14D681K |
20D561K 20D621K 20D681K |
(영국,호주,중동국가) |
|
10D751K 10D781K 10D821K |
14D751K 10D781K 10D821K |
20D751K 20D781K 20D821K |
응용 |
||
| 10D911K | 14D911K | 20D911K |
응용 |
||
|
10D102K 10D112K |
14D102K 14D112K |
20D102K 20D112K |
응용 |
||
| 14D182K | 20D182K |
(AC 1200V 내력시험용) |
ZOV 배리스터에 맞는 퓨즈 선택
직경으로 확인하는 경우:
| 부품 번호 |
금속 산화물 배리스터 05D 시리즈 |
금속 산화물 배리스터 07D 시리즈 |
금속 산화물 배리스터 10D 시리즈 |
금속 산화물 배리스터 14D 시리즈 |
금속 산화물 배리스터 20D 시리즈 |
| 퓨즈 등급 | 1~2A | 2~3A | 3~5A | 3~10A | 5~15A |
최대 피크 전류로 확인하는 경우:
|
최대 피크 전류 8/20us 1회 (A) |
최대 500 | 501 ~ 2000 | 2001년부터 6000년까지 |
| 퓨즈 등급 | 3A | 5A | 10A |
ZOV Zno 배리스터를 선택하는 방법
대부분의 응용 분야에서 선택에는 6가지 프로세스가 있습니다.
1) 배리스터의 정상적인 작동 조건
배리스터 전압: 1mA 정전류 테스트 하의 전압 값입니다.
전압이 더 높은 ZnO를 선택하십시오.
AC/DC: 최대 rms. 또는 DC 전압. 최대값을 선택하세요. 피크 작동 전압과 같거나 높은 전압.
2) ZnO가 흡수하는 과도 에너지
ZnO에 흡수된 에너지를 결정하려면 다음 방정식을 적용할 수 있습니다.
E=K*IP*Vc*T
여기서 K는 일정합니다. K 값은 직사각형 파형의 경우 1.0이고, 10/1000us 및 8/20us 파형의 경우 1.4입니다. 그리고 IP는 인가된 피크 전류이고, Vc는 인가된 전류인 클램핑 전압이다. T는 펄스 폭입니다.
정격 에너지와 배리스터에 흡수되는 에너지는 동일하지 않을 수 있다는 점에 유의해야 합니다.
더 나은 클램핑 전압을 갖는 ZnO 배리스터가 더 적은 에너지를 흡수하는 상황이 있습니다.
