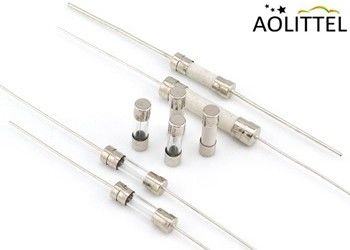

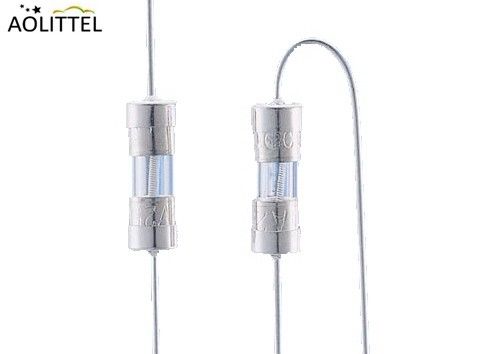

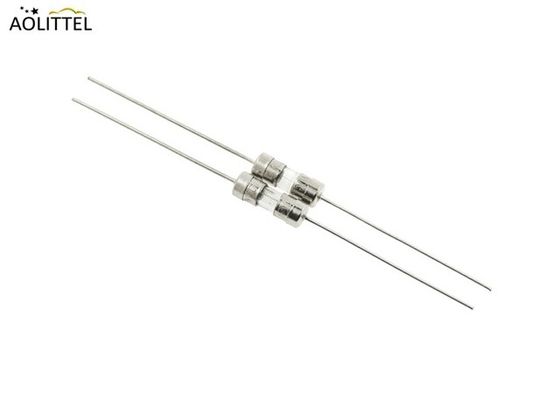

3.6x10mm 축성 납 시간 지연 유리 튜브 퓨즈 100mA-24A 250V UL CUL
작동 원리
유리 튜브 피우스는 가등류가 통과할 때 회로를 끊는 방식으로 작동합니다. 피우스를 통과하는 전류가 가등류를 초과할 때,얇은 알리 와이어가 녹아서 회로를 끊습니다..
유리 튜브 퓨즈는 일반적으로 여러 종류로 제조됩니다.
빠른 파격
느린 타격
유리 튜브 피지에는 가스 AFAIK가 포함되어 있지 않습니다. 유리 튜브는 높은 온도가 쌓일 수 있기 때문에 내부의 금속이 녹을 때 외부 환경을 보호합니다. 유리 투명,퓨즈가 부러졌는지 확인하기 위해 퓨즈를 시각적으로 검사하는 데 도움이됩니다.보호는 피지 홀더와 일치하면 피지와 보드를 두 번째 보호로 제공하는 것이 더 좋을 것입니다.
(주) (주)
다운로드________
| 작은 유리 튜브 퓨즈 가족 | ||||
| - 아니 | 크기 | 쏘아 | 전압 | 시리즈 |
| 1 | 3.6x10mm | 시간 지연 | 125V/250V | STP |
| 2 | 3.6x10mm | 빠른 파격 | 125V/250V | SFP |
| 3 | 4x11mm | 시간 지연 | 125V/250V | TBP |
| 4 | 4x11mm | 빠른 파격 | 125V/250V | FBP |
| 5 | 5x20mm | 시간 지연 | 125V/250V | STC |
| 6 | 5x20mm | 빠른 파격 | 125V/250V | SFC |
| 7 | 5x20mm | 시간 지연 | 125V/250V | 결핵 |
| 8 | 5x20mm | 빠른 파격 | 125V/250V | FBC |
| 9 | 6.32x32mm | 시간 지연 | 125V/250V | MTC |
| 10 | 6.32x32mm | 빠른 파격 | 125V/250V | MFC |
성능 특성
1) 시간 지연 일회용 유리 튜브 안전 장치
2) 0.1' x 0.4' (3.6*10mm) 물리적 크기
3) 유리 튜브 튜브, 니켈 접착 된 구리 끝 뚜?? 구조
4) 악기, 전자 및 소형 가전 회로용
5) UL 목록 제품 표준 248-1/14을 충족
적용
유리 튜브 퓨즈,통신 및 통신, 컴퓨터 주변 장치, 소비자 전자, 에너지 및 조명, 산업, 보안, 운송 자동차,비디오 영상, 무선, 우주, 항공기 및 국방.이 공간 절약 피질은 조명, 전원 공급 및 어댑터 응용 프로그램에 이상적으로 적합합니다
사양 (A = 250V/ B = 125V,● 승인 / ○ 대기 중)
|
제1부 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | CUL |
PSE
|
|||||
| STP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
| STP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.010 | ○ | ○ | ○ |
| STP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.025 | ○ | ○ | ○ |
| STP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.035 | ○ | ○ | ○ |
| STP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.056 | ● | ● | ○ |
| STP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.10 | ● | ● | ○ |
| STP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.12 | ● | ● | ○ |
| STP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.15 | ● | ● | ○ |
| STP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.25 | ● | ● | ○ |
| STP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.35 | ● | ● | ○ |
| STP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.55 | ● | ● | ○ |
| STP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.70 | ● | ● | ○ |
| STP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ● | ● | ○ |
| STP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ● | ● | ○ |
| STP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3.8 | ● | ● | ○ |
| STP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4.2 | ● | ● | ○ |
| STP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6.2 | ● | ● | ○ |
| STP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ● | ● | ○ |
| STP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ● | ● | ○ |
| STP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ● | ● | ○ |
| STP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ● | ● | ○ |
| STP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ● | ● | ○ |
| STP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ● | ● | ○ |
| STP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 58 | ● | ● | ○ |
| STP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 75 | ○ | ○ | ○ |
| STP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 81 | ○ | ○ | ○ |
| STP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 92 | ○ | ○ | ○ |
| STP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 100 | ○ | ○ | ○ |
| STP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 115 | ○ | ○ | ○ |
| STP2120A/B | 12A | 250V/125V | 50A@125V/250VAC | 122 | ○ | ○ | ○ |
| STP2150A/B | 15A | 250V/125V | 50A@125V/250VAC | 128 | ○ | ○ | ○ |
차원 (단위: mm)
자료 정보
|
아니죠 |
부분 이름 |
소재 |
| 1 |
캡 |
금속, 금속, 금속 |
| 2 |
몸체 |
유리 튜브 |
| 3 |
피지 원자 |
합금 |
| 4 |
납선 |
금속 금속 |
전기적 특성
|
암페어 등급의 %(중) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 60초 |
평균 시간 전류 곡선
환경 특성
a. 운영 온도: -55°C+125°C.
b.주식 상태: 습도:비례 습도 ≤ 75% 평균 3년 보관.
c. 피셔의 사양을 선택할 때, 작동 환경 온도가 20 ~ 30 °C의 범위를 초과하는 경우 엔지니어는 피셔에 대한 환경 온도의 영향을 고려해야합니다.참고하시기 바랍니다.: 온도 리어팅 곡선:
포장 데이터
| 대용품 | ||
|
폴리백당 500개 |
|
|
|
내부 상자당 10개의 폴리백 |
|
L240±2 * W170±2 * H110±2 |
|
4개의 내부 상자 1개의 외부 상자 |
|
L390±5 * W240±5 * H250±5 |
