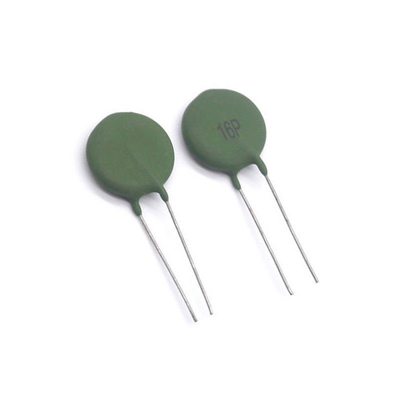

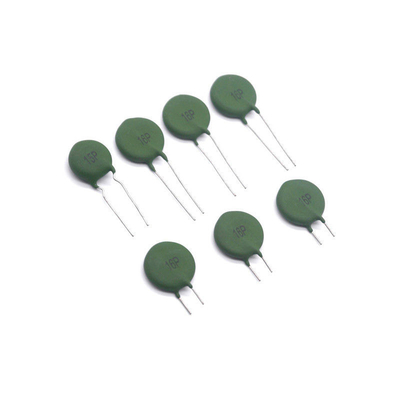

모델 번호:MZ31 시리즈 15P, 16P,19P 유형
기능:PTC 열전도 용접 기계의 과류, 과부하 보호를 위한 특수.
용접기 과부하 보호 PTC 열기계의 기술적 매개 변수:
16P 명목 R25 저항: 일반적인 6 Ω, 또한 3.7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω
15P, 19P 명목 저항: 일반적인 15P 101R-100Ω, 19P 101R-100Ω, 또한 39 Ω, 50 Ω, 120 Ω
R25 저항의 오차를 허용한다: 100 Ω ± 30%, 다른 경우: ± 25 %
명산 전력: 0.5W
위의 세 가지 모델은 모두 용접 기계의 과류 과부하 보호에 사용됩니다. 다른 용접 기계 크기가 다른 PTC 열전 모형을 사용합니다.
II MZ31 MZ32 PTC 열매기 SY 16P의 간략한 소개
MZ31 시리즈 15P, 16P, 19P PTC 열전기는 자동 회로 보호, 복구 가능, 반복 사용,소음 또는 보호 구성 요소가 비정상적인 온도 및 전류로부터 자동으로 보호하고 복원 할 수 있습니다."자동 복원 피지"와 "10,000번 피지"라고 불렸죠.
III MZ31 MZ32 PTC 열매기 SY 16P의 작동 원리
회로가 정상 상태일 때, PTC 열전기를 통과하는 전류는 평준 전류보다 작고, PTC 열전기는 정상이고 저항은 작습니다.보호 회로의 정상적인 작동에 영향을 미치지 않습니다.회로가 고장 났을 때 전류가 가등 전류를 크게 초과하면 PTC 열기구가 갑자기 뜨고 높은 저항 상태에 있습니다.회로는 손상으로부터 회로를 보호하기 위해 단속됩니다장애가 제거되면 PTC 열전istor는 자동으로 낮은 저항 상태로 돌아갑니다. 회로는 정상 작동으로 돌아갑니다.
IV MZ31 MZ32 PTC 열매기 SY 16P의 전체 차원
| 제1부 | DMAX | W±1.0 | TMAX | Φd±0.05 |
| MZ21- P500RMN | 18.0 | 5.0 | 5.0 | 0.8 |
V MZ31 MZ32 PTC 온도 변속기 SY 16P의 특성 곡선
VI MZ31 MZ32 PTC 열매기 SY 16P의 전기 성능
| 제1부 |
등급 저항력 (25°C±1°C) |
전환 온도 (±7°C) |
부러지는 전압 AC |
작동하지 않는 전류 (40°C에서) |
전형적인 이동 전류 | 작동 환경 온도 범위 |
| MZ21- P500RMN | 5Ω±20% | 120°C | 300V | 450mA | 900mA | -10~+45°C |
VII MZ31 MZ32 PTC 열매기 SY 16P의 장점
1자동 회로 보호, 안정적으로 재개할 수 있습니다.
2접촉, 소음, 불꽃이 없는
3.빨리 반응합니다.
4. 더 나은 과전압 보호 성능을 가진,
5넓은 작동 전압 범위,
6작은 안정적인 저항,
7낮은 평준 전류,
8작은 저항, 작은 크기,
9- 오랫동안 안정적이죠
10과부하 보호 후 공급을 재설정 할 필요가 없습니다.
11넓은 작동 온도 범위, 0 ~ +60°C (V=Vmax), -25 ~ +125°C (V=0),
12RoHS가 준수됩니다.
용접 기계 과부하 보호를 위한 특수 PTC 열기
외관 및 차원 (~: mm)
15P 온도전도:
완성된 제품의 지름은 15.5-16.0mm, 곰팡이의 크기는 16mm입니다.
발의 거리는 7.5 ± 0.5 mm입니다.
발 길이는 절단 발의 길이는 5mm입니다.

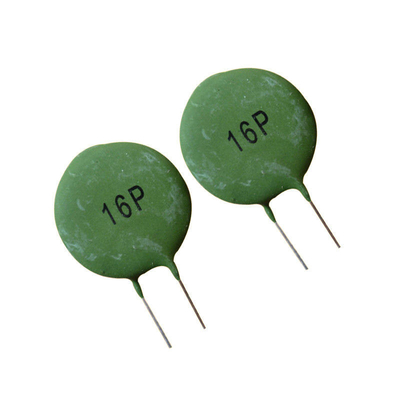

16P 열전지: 완제품 지름 17-17. 5 mm, 곰팡이 크기는 20 mm입니다.
발 거리는 5 ± 0.5 mm입니다.
발 길이는 절단 발의 길이는 8mm입니다.
19P 열전도:
완성된 제품의 지름은 17.5~18.0mm이고, 곰팡이의 크기는 20mm입니다.
발의 거리는 7.5 ± 0.5 mm입니다.
발 길이는 절단 발의 길이는 6mm입니다.
16P는 15P보다 얇고 19P는 15P와 16P보다 두껍습니다.
VIII MZ31 MZ32 PTC 열매기 SY 16P의 적용
인버터 용접 기계는 제조에 필요한 기술 때문에 세계에서 점점 더 인기가 있습니다. 그러나 좋은 보호는 인버터 용접 기계가 장기적으로 잘 작동 할 수 있습니다.우리는 초전류 보호 / 초전압 보호에 대한 부품의 모든 세트를 공급 할 수 있습니다아래는 우리가 당신의 참조를 위해 우리의 고객을 공급 목록입니다:
| 바리스토르 | 07D361K 10D471K 10D681K 14D330K 14D151K 20D820K 20D102K 20D121K 20D121K 25D431K 25D751K 25D681K 32D431K 25D751K 32D681K |
| PTC 열매기 | 126A 15P 16P 16P 16P 5R0M265 08M12RM265 05M120-180 19P MZ72-18ROM MZ11-13N13-20 MZ12-16P2R1H140, MZ12-16P4R7H140, MZ11-16P5R0H265, MZ11-16P6R0H265, MZ11-16P7R0H265, MZ11-16P10RH265, MZ11-16P12RH265, MZ11-16P12RH265, MZ72-18RM |
| NTC 열매기 | 2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| 퓨즈 | 유리 퓨즈/세라믹 퓨즈 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU 마이크로 퓨즈 MTS/MFS/NTS/NFS/TMS/FMS 8x4x8mm 표면 장착 퓨즈 6125 2410 SET/SEF/SFE/STE/SST/SSF |
MZ31 MZ32 PTC 열매기 SY 16P의 제조 과정
무게 ⇒ 볼 프레싱 ⇒ 프리시터링 ⇒ 곡물 ⇒ 형성 ⇒ 시터링 ⇒ 전극 추가 ⇒ 저항
정렬 ⇒ 압력 선 ⇒ 패키지 단열 ⇒ 조립 ⇒ 전압 검출을 견디기 ⇒ 저항
검사 ⇒ 최종 검사 ⇒ 포장 ⇒ 창고에 넣습니다.
X 다른 부품 번호 MZ31 MZ32 PTC 온도 정렬기 SY 16P
MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265
SPMZB-9H25RH265,SPMZB-9Z1R0H15,SPMZB-9Z1R2H15,SPMZB-9Z1R8H15
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,
WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,
WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100
WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,
WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,
MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,
WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,
WMZ12A-62RM075,WMZ12A-68RM045,WMZ12A-68RM050,WMZ12A-68RM055,WMZ12A-68RM060,
WMZ12A-75RM045, WMZ12A-82RM040, WMZ12A-68RM060, WMZ12A-101M030, WMZ12A-101M035,
WMZ12A-101M040, WMZ12A-101M045, WMZ12A-101M050, WMZ12A-101M055, WMZ12A-121M030,
WMZ12A-121M035,WMZ12A-121M050,WMZ12A-151M025,WMZ12A-151M030,WMZ12A-151M035,
WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,
WMZ12A-102M004, WMZ12A-152M003, WMZ12A-222M002
