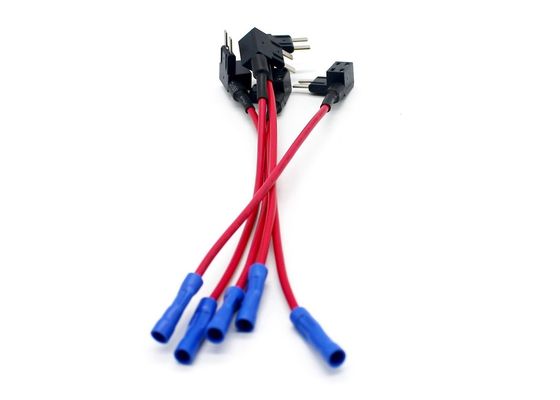

일본 차 트럭 오토바이 SUV DIY를 위한 주문을 받아서 만들어진 소형 ATM APM 자동 잎 신관 홀더 추가하 회로 신관 접합기 32V

맞춤형 미니 ATM APM 오토 블레이드 퓨즈 홀더 추가 회로 퓨즈 어댑터 32V 일본 자동차 트럭 오토바이 SUV DIY

설명

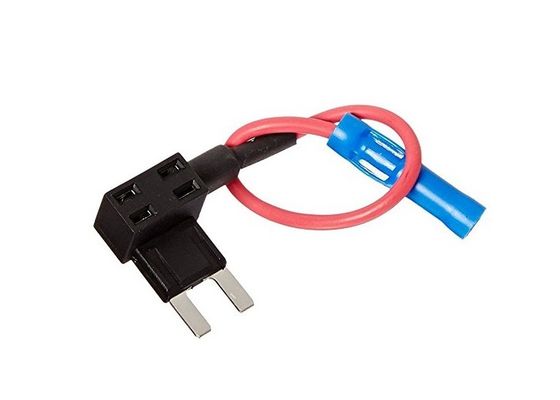

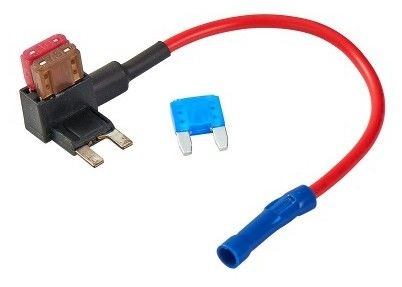

001 오토 블레이드 피지 홀더 회로 피지 어댑터 추가 한 피지 슬롯을 두 개의 전체로 전환하여 두 회로 모두를 보호합니다.이 이중 슬롯 추가 회로 / 추가 라인 / 피지 플러그는 기존 OEM 회로에 대한 피지 슬롯과 모바일 전자 장치 / 액세서리에 대한 새로운 회로에 대한 두 번째 슬롯을 제공합니다.

기본 사양

단열체: 나일론
: ATM APM 1A ~ 30A에 적용됩니다.
와이어: UL 1015 # 16 AWG, 길이 127mm, 빨간색

응용: 일본 자동차 트럭 모터사이클 SUV DIY,

주요 특징

UL 인증서

안전상의 이유로,기술 매개 변수는 UL 인증을 받은 케이블에 인쇄되어야 합니다.16AWG 단열층,온도 저항성 105C까지,화염 retardant 수준 V W-1까지.고전력 장치에 연결하기 위해 일반적인 차량 리미트에서 사용할 수 있습니다..

크기 (mm)

설치 가이드

자동차 에 회로 를 추가 하는 방법

단계 1: 재료 와 도구

이 프로젝트를 위해선 몇 가지 물건만 필요할 겁니다.
재료는 다음과 같습니다.

추가 피지 어댑터 + 적합한 피지 (여러 가지 크기가 있습니다. 피지 크기를 사용하십시오.)
오른쪽 가로 절개와 함께 일부 와이어 (아래 참조)
격리 테이프와 지프 라이트
크림 커넥터 (링, 평면 및 와이어와 와이어)
당신이 필요로 하는 전류를 처리할 수 있는 스위치 또는 더 작은 스위치 + 릴레 (자기 스위치)
새 기기 (내 경우에는 전화 충전기)

또한 다음과 같은 기본적인 도구가 필요합니다.

멀티미터
톱니와 철자 절단기
크림프링 도구
스크루드라이버 + 다양한 조각과 견과류
플라스틱 도구
손전등
실기
모든 걸 챙겨서 차에 올라서서 일하게

올바른 와이어 크기를 선택하는 것은 매우 중요합니다. 와이어가 너무 얇으면 과열되어 화재가 발생할 수 있습니다. 필요한 크기를 결정하는 간단한 공식은 다음과 같습니다.

(I x L x 0,018) / U = A

전류가 당신의 케이블을 흐르게 될 것입니다.

L: 케이블의 전체 길이가 미터 (이 경우 피지 상자에서 당신의 지식까지)

U: 전선에서 원하는 최대 전압 손실 (나는 0.5 V를 추천합니다)

A: mm^2의 오른쪽 가로 가로 세로 (미국인들에게는 AWG 동등한 것을 찾는 테이블이 있습니다)

2단계: 피지 슬롯 을 측정 한다

가장 먼저 해야 할 일은 피지 박스를 찾아내는 것입니다. 그것은 모자 밑이나 대시보드 안에 있을 수 있습니다.소유자 설명서는 어디 있는지 알려줄 겁니다..

열고 피지 제거 도구를 사용하여 한 번에 피지 하나씩 제거하십시오. 멀티미터의 음선 전선을 자동차 몸체에 연결하여 20V DC로 설정하고 두 핀의 전압을 측정하십시오.열쇠가 연결되지 않은 첫 번째 척도.
슬롯의 핀이 12V를 표시하면 2가지 의미가 있습니다.

이 슬롯은 항상 전원을 공급합니다. 여러분은 이런 슬롯을 알람 시스템이나 차가 주차된 상태에서 휴대폰을 충전할 수 있는 충전기 같은 장치에 사용할 수 있습니다.
이것은 입력, 다른 핀은 출력입니다 그리고 다음 단계에서 ~ 0V 더 측정해야합니다.
피질을 다시 넣고 포스트잇이나 테이프로 구멍을 표시하세요.
만약 여러분이 라디오와 같은 기기들을 위해 키가 위치 1에 있을 때 전원이 공급되는 슬롯을 필요로 한다면,하지만 1위 위치에서 작동합니다.. 하나 이상의 장치를 연결하는 경우 다른 색으로 표시합니다.
만약 장치가 키 2로만 전원을 공급하고 싶다면 비슷한 절차를 따르죠.
적용할 수 있는 적절한 슬롯을 찾을 때까지 계속 측정하세요.

단계 3: 피지 어댑터가 어떻게 작동 합니까?

4단계: 케이블을 위한 방법을 찾아라 (Corsa C 특성)

단계 5: 자동차를 통해 전선을 당기는 것 (약 한 코르사 특정)

단계 6: 커넥터 를 긁어

단계 7: 기기를 연결

8단계: 고급 기능을 이용하세요
