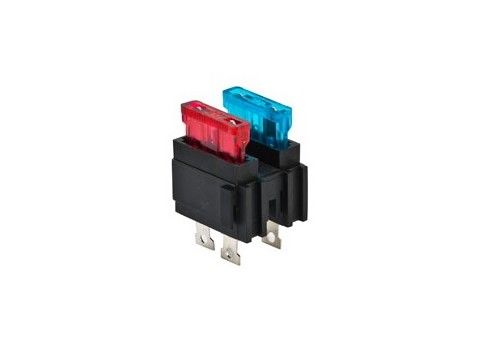

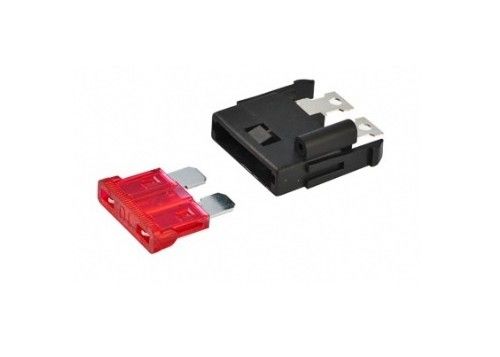

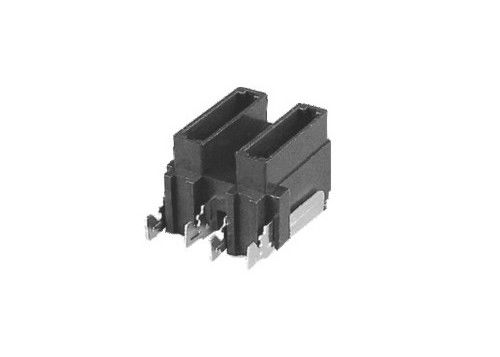

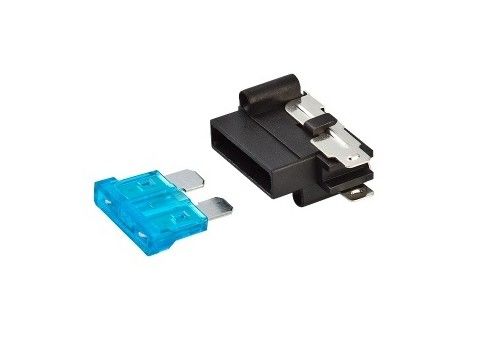

표준 PCB 마운트 빠른 삽입 나일론 스택 가능한 중간 ATC ATO 자동 피지 홀더 블록 플러그인 자동차 피지 1A-30A
크기 (mm)
 |
|
|
|
설명
미니, 표준 및 맥시 블레이드 피지 크기를 수용하기 위해 미리 조립 된 피지 홀더. PCB에 쉽게 장착 및 용접,미니 사이즈 홀더는 ATO 297 및 ATM 자동차 블레이드 퓨즈와 호환됩니다.표준 사이즈 홀더는 ATO 257 및 Bussman ATC 자동차 블레이드 피지와 호환됩니다. 맥시 사이즈 홀더는 Maxi 297 및 Max 시리즈 피지와 호환됩니다.포장판은 PCB에 수직으로 장착됩니다..
적용
42V 파워넷용 피지 홀더 TAC 피지 링크를 코드화함. X 방향으로 연결할 수 있다. 등급 전압 58V; 크림프 터미널
ATO / FKS 크기의 피지 링크를 위한 피지 홀더. X 방향으로 연결할 수 있다. 등급 전압 80V; 크림프 단말기.
ATO / FKS 크기의 피지 링크를 위한 피지 홀더. 90° 구부러진 용접 가능한 틴 접착 콘택트. 등급 전압 80V.
오토 블레이드 피우스를 추천합니다
사양
| 삽입 및 추출 힘 | 1kg, 분 |
| 60 초 동안 다이 일렉트릭 강도 | AC 1500V 미니 |
| 적당한 등급 전류 | 최대 30A |
| 500v DC에서 단열 저항 | 100M 미니 |
| 온도 상승 | 최대 50명 |
| 시체 재료 | 유리 섬유 로 된 나일론 |
| 전압 하락 | 최대 20mV |
| 터미널 | 금속 금속 |
| PC 보드 스냅 인 타입 | WGP20,WGP29 |
| PCBOARD 빠른 삽입 터미널 타입 |
#WGP21, #WGP22, #WGP23, #WGP24, #WGP25, #WGP26, #WGP27, #WGP28, #WGS01, #WGS02; |
더 많은 모델
|
WGP20 ATC 피지 홀더
|
WGP21 자동 피지 홀더
|
WGP22 중형 블레이드 퓨즈 홀더
|
|
WGP23 중형 오토 피지 홀더
|
WGP24 자동차 퓨즈 홀더
|
WGP25 자동차 피지 홀더
|
|
WGP26 자동 퓨즈 클립
|
WGP27 자동 퓨즈 블록
|
WGP28 미니 블레이드 피지 홀더
|
|
WGP29 블레이드 퓨즈 홀더
|
피지 를 잘 알아라
적절한 보호장치를 선택하기 위해서는 다음의 매개 변수와 기준을 고려해야 합니다.
1회로의 정상적인 작동 전류는 무엇입니까?
2작동 전압은 얼마죠?
3회로는 AC나 DC인가요?
4작동 환경 온도는?
5. 단축에 장치가 사용되고 있습니다
보호, 과부하 보호, 아니면 둘 다?
6물리적인 크기 제한은 무엇입니까?
7피지션은 "현장 교체"가 필요합니까?
8재설정 가능성은 문제가 되나요?
9어떻게 장비를 장착할까요?
10비용적 고려사항은 무엇일까요?
피질은 어떻게 장착될까요?
가장 조심스럽게 고려 해야 할 것 중 하나는 회로 에 피질 을 장착 하는 것 이다. 여러 가지 옵션 이 있다.
1직접 용접: 이 방법에서는 피지 가 인쇄 회로 보드 (PCB) 에 직접 용접됩니다.이 설계의 단점은 위 섹션에서 매우 상세하게 논의 된 것처럼 현장 교체 가능한 부품의 부족이지만이 설치 방법으로 비용을 크게 줄일 수 있습니다.
2피지 클립: 피지 클립은 상대적으로 저렴하며 필드 교체성을 허용합니다.퓨즈 클립은 일반적으로 PCB에 장착되어 있으므로 피지 교체 시도는 최종 사용자가 장비의 일부를 열어야합니다.또한, 전원 소스를 분리하지 않고 피지 클립에서 피지 제거하면 피지 만질 때 전기 충격을 줄 수 있습니다.퓨즈 클립은 모든 "튜브"퓨즈와 마이크로퓨즈에 사용할 수 있습니다.일반적으로 퓨즈 클립은 정상 전류의 20A (또한 30A에서 사용할 수 있습니다.) 로 제한됩니다. 피지 클립은 일반적으로 안전 기관에 의해 목록 또는 인정되지 않습니다.
3패널에 장착 된 퓨즈 홀더: 패널에 장착 된 퓨즈 홀더는 최종 사용자가 필드에서 퓨즈를 교체하기 위해 쉽게 액세스 할 수 있습니다.패널 마운트 퓨즈 홀더는 충격을 안전 의미 퓨즈 뚜?? 을 제거 할 때 안전하게 제거됩니다 전기 충격을 방지. 퓨즈 홀더는 일반적으로 UL 및 CSA와 같은 안전 기관에 의해 테스트되고 승인됩니다. 퓨즈 홀더는 일반적으로 30A까지 사용할 수 있습니다.
4피지 블록: 피지 블록은 피지 클립과 같지만 PCB에 장착 할 필요가 없습니다.피지 블록에 장착 된 피지는 일반적으로 전원 소스에서 분리되지 않으면 전기 충격을 유발할 수있는 장비 조각을 열면만 액세스 할 수 있습니다.. 퓨즈 블록은 큰 앰페어리지의 퓨즈를 장착하는 몇 안 되는 방법 중 하나입니다. 5. 인라인 퓨즈 홀더:인라인 피지 홀더는 일반적으로 철 허니스 집합의 일부로 사용되거나 다른 유형의 피지 마운트를 고정 할 수있는 표면이 없을 때 사용됩니다.인라인 퓨즈 홀더는 일반적으로 낮은 전압 애플리케이션에서 100A까지, 더 높은 전압 애플리케이션에서 30A까지 사용할 수 있습니다.
