20A PCB 수직 산 차 신관 홀더 구획 봄 19mm 자동 기준 ATC ATO 자동 잎 신관을 위한 금관 악기 신관 클립

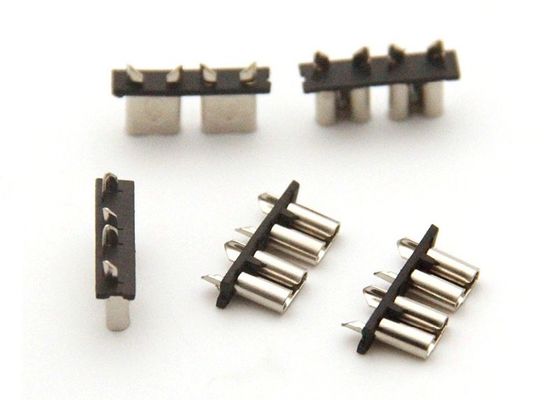

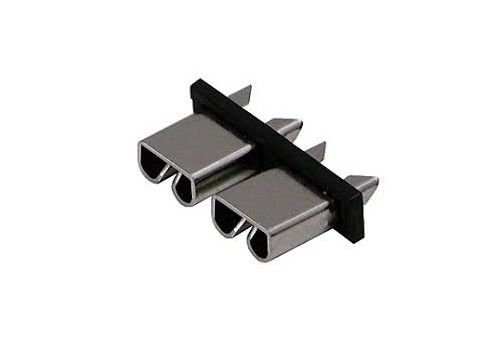

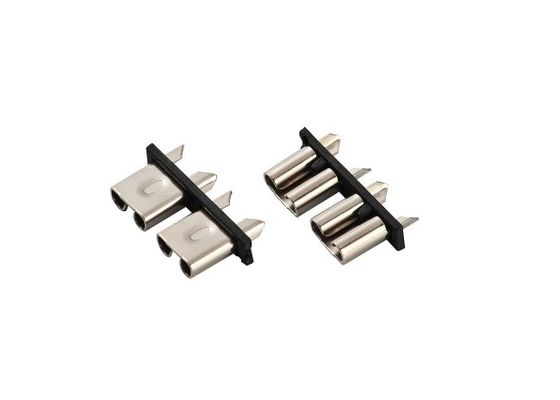

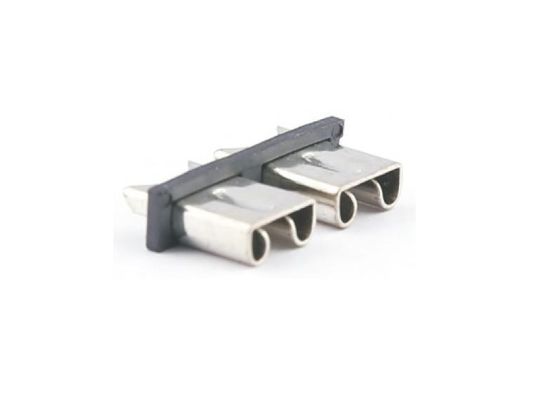

20A PCB 수직 마운트 자동차 퓨즈 홀더 블록 스프링 청동 퓨즈 클립 19mm 자동차 표준 ATC ATO 자동차 블레이드 퓨즈

크기 (mm)

사양

주요 특징

표준 블레이드 퓨즈에 대한 수직 장착 PCB 퓨즈 홀더. 단일 또는 이중으로 제공됩니다.
진동 및 충격에 견딜 수 있도록 설계된
다리의 방향은 PCB의 적절한 설치를 보장합니다.
구멍을 통해 PCB 장착
물결 용접에 적합합니다
여러 번 삽입 후에도 안전 장치를 안전하게 유지
공간 절약 저 프로필 디자인
이중 버전은 최대 145°C의 작동 온도를 가지고 있습니다
6.3A에서 30A까지
스톱과 함께 또는 없이 사용할 수 있습니다
용접 과정에서 위치를 유지

설명

피지 홀더와 피지 커버와 함께 피지 클립은 클립과 실제 피지 사이에 단단한 장을 제공하기 위해 설계되었습니다.여기 피지 클립을 검색하거나 필요한 것을 찾을 수 없다면 저희에게 연락하십시오..

자동 퓨즈 클립은 가장 경제적인 방법으로 PCB에 직접 퓨즈를 장착하도록 설계되어 도구 없이 퓨즈를 쉽게 설치하고 교체 할 수 있습니다. 자동차, 전자,그리고 산업용 이 피지 클립은 구멍 핀을 사용하여 PCB에 피지 배치를 제공하고 피지 홀더와 블록에 비해 공간을 절약합니다..

블레이드 퓨즈 홀더는 모든 유형의 전기 회로에 맞게 설계 될 수 있으며, 설계에서 항상 적절한 회로 보호가 제공되도록 보장합니다.MPD의 블레이드 피지 클립은 궁극적인 목표로 신뢰성을 가지고 만들어집니다.블레이드 퓨즈 클립은 블레이드 퓨즈를 매우 사용자 정의 가능한 방식으로 안전하게 장착하도록 설계되었으며 수직 및 수평 퓨즈 입구 구성으로 거의 모든 설계에서 사용할 수 있습니다.블레이드 퓨즈 클립은 블레이드 퓨즈 홀더 또는 블록보다 공간을 절약하기 위해 사용됩니다.

피지 클립

퓨즈 전압과 퓨즈 홀더 또는 퓨즈 블록을 선택하기 위한 단계를 따르십시오.

퓨즈 앰페라지 를 선택 함

이 단계에서, 최소와 최대 범위 내에서 적절한 피지 전압을 찾아

A차트 전체에서 AWG 와이어 크기를 (이 시리즈의 1 부분에서) 따라 최대 피지 앰페라지를 찾으십시오. 최대 피지 앰페라지는 귀찮은 타격을 줄이지만 와이어를 덜 보호합니다.선택:

단선 또는 융합선 기둥, 그리고
엔진실 외부 또는 엔진실 내부 회색 바
예를 들어, 엔진 룸 밖의 4 AWG 단일 전선의 경우 최대 피지 앰페레이지는 150A입니다.

B최소 퓨즈 amperage를 계산하여 제품의 평준 amperage를 125%로 곱합니다. 최소 퓨즈 amperage는 전선을 더 보호하지만 귀찮은 타격을 초래할 수 있습니다.

예를 들어: 80A x 125% = 100A

C이 범위 중간에 FUSE AMPERAGE를 선택하십시오. 중간 범위 값은 일반적으로 허용됩니다. 각 회로의 요구 사항을 고려하십시오.

예제: 125A는 최소 100A와 최대 150A 사이입니다.

D차트를 사용하여 사용 가능한 피지들을 찾으십시오.

피지 홀더 또는 블록을 선택

피지 앰페રેજ과 사용 가능한 유형을 염두에두고, 올바른 피지 홀더 또는 블록을 찾으십시오

A위의 단계와 같은 색상 제목을 사용하여 아래쪽 열을 따라 귀하의 특정 요구 사항을 충족하는 피지 홀더 또는 블록을 찾으십시오.

B환경적 요인 들 을 고려

격리 덮개 는 안전 장치 가 실수 로 단축 되는 것 을 방지 한다
불화성 증기가 축적될 수 있는 경우 발화 보호가 필요합니다.
침투 보호 는 피지 큐브 를 스프레이, 세척, 습기 로부터 보호 한다

C직선 피지 홀더 또는 블록을 선택

퓨즈 홀더는 컴팩트하고 단일 낮은 amperage 퓨즈를 유지
퓨즈 블록은 단단한 표면에 장착되며 단일 피우스 또는 여러 피우스를 장착할 수 있습니다.
