PCB 마운트 소형 축성 납 카트리지는 피지 빠른 작용 피코 피지 2.4x7 3x7 2x7 125V 250V 2Amp 조명 시스템
설명
과부하에 빠르게 작동하는 피지션은 열리고 매우 빠르게 단축합니다.용도는 부품 또는 내부 회로를 개별적으로 보호하기 위해 장치 또는 사용 장비의 추가 보호급행성 피질은 일부 전기 부하와 관련된 일시적인 과부하 전류에 견딜 수 있도록 설계되지 않았습니다.
특징
- PCB 공간 요구 사항 감소
- 국제적으로 승인된
- 낮은 내부 저항
- 진동 저항성
- 아주 빠르게 작용합니다.
- 작은 크기
- 전류 등급의 폭이 넓다.
- 넓은 작동 온도 범위
- 낮은 온도
사양
| 가속 전류 | 2.0A |
| 정압 등급 | 250VAC |
| 분쇄 용량 | 50A@125V/250VAC,50-60Hz |
| 전압 하락 | (1.0 x 1): 최대 230mV |
| 권력 분산 | (1.0 x 1): 최대 550mW |
| 현재 분노 | 100mA ~ 6.3A |
| DC 냉동 저항 | 00.0145 오프 ~ 5.5 오프 |
| 퓨즈 타입 | 보드 마운트 (카트리지 스타일 제외) |
| 정압 등급 | AC:250V |
| 반응 시간 | 빨리 |
| 크기 / 차원 | 0.155" 직경 x 0.280" L (3.94mm x 7.11mm) |
| 패키지 / 케이스 | 수축 |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 구멍을 통해 |
| 녹기 I2t | 00.000192 ~ 5.55 |
제품 및 테이프 차원단위:mm
시리즈 공연
|
부분 - 아니 |
암페어 등급 |
전압 등급 |
파기 용량 |
난2녹기 통합 (A)2.S) |
에이전시 승인 |
||
| UL | cUL |
PSE |
|||||
| SFB0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.001 | ● | ● | ○ |
| SFB0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.002 | ● | ● | ○ |
| SFB0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.003 | ● | ● | ○ |
| SFB0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.006 | ● | ● | ○ |
| SFB0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.012 | ● | ● | ○ |
| SFB0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.016 | ● | ● | ○ |
| SFB0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.019 | ● | ● | ○ |
| SFB0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.022 | ● | ● | ○ |
| SFB0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.035 | ● | ● | ○ |
| SFB0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.047 | ● | ● | ○ |
| SFB0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.056 | ● | ● | ○ |
| SFB0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.078 | ● | ● | ○ |
| SFB0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 0.098 | ● | ● | ○ |
| SFB1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.3 | ● | ● | ○ |
| SFB1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 0.5 | ● | ● | ○ |
| SFB1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 0.6 | ● | ● | ○ |
| SFB1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 0.8 | ● | ● | ○ |
| SFB1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 1.2 | ● | ● | ○ |
| SFB1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 2 | ● | ● | ○ |
| SFB1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 2.5 | ● | ● | ○ |
| SFB1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 2.9 | ● | ● | ○ |
| SFB1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 3.1 | ● | ● | ○ |
| SFB1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 4.2 | ● | ● | ○ |
| SFB1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 7.2 | ● | ● | ○ |
| SFB1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 12 | ● | ● | ○ |
운영 특성
|
앰페어 등급의 % (in) |
바람을 불어넣는 시간 |
| 100% * 내 | 4시간 |
| 200% * | 최대 60초 |
적용
조명 시스템
전원 공급
LCD/PDP TV
LCD 모니터
오피스 자동화 기계
오디오/비디오 시스템
의료 장비
포장량
A. 대용품 포장:
폴리백당 500개
내부 상자당 10개의 폴리백
4개의 내부 상자 1개의 외부 상자
B. 테이프로 포장: (예정 패키지)
내부 상자당 3000 pcs
외부 상자당 10개의 내부 상자
환경 데이터
• 수명 테스트: 80%, 55°C에서 2000시간
• 수분 저항성: MIL-STD-202, 방법 106, 65°C에서 90%의 상대 습도.
• 작동 온도: -55°C ~ 125°C 적절한 피지 래팅
• 용접 열 저항: MIL-STD-202, 방법 210, 시험 조건 C (260°C)
• 소금 스프레이: MIL-STD-202, 방법 101, 시험 조건 B
• 충격: MIL-STD-202, 방법 213, 시험 조건 I, 100G 즈 6 밀리 초 동안
• 터미널 강도: MIL-STD-202, 방법 211, 테스트 조건 A, 7 파운드. 축적 당기 테스트를 견딜 수 있습니다.
• 열 충격: MIL-STD-202, 방법 107, 시험 조건 B, -65°C ~ 125°C
• 열주기: EIA-STD-RS-186-C, 시험 조건 A, -55°C ~ 85°C
진동: MIL-STD-202, 방법 204, 시험 조건 C, (55 ~ 2000 HZ, 10G 즈 최고)
• 파동 용접: 최대 저장소 온도 260°C, 최대 노출 10 초, .125 "체에서
• 용접성: MIL-STD-202, 방법 208

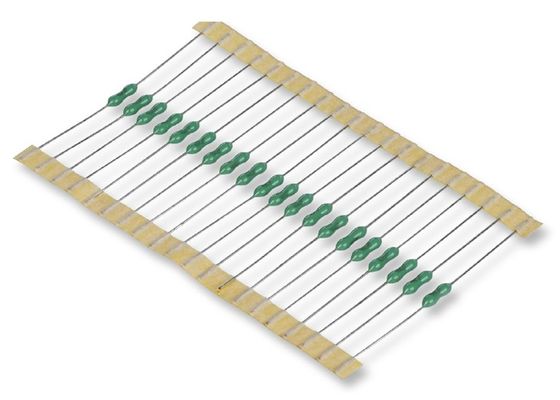

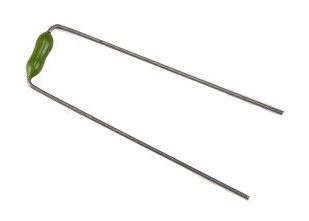

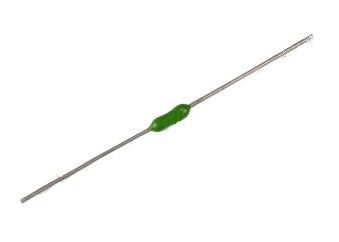

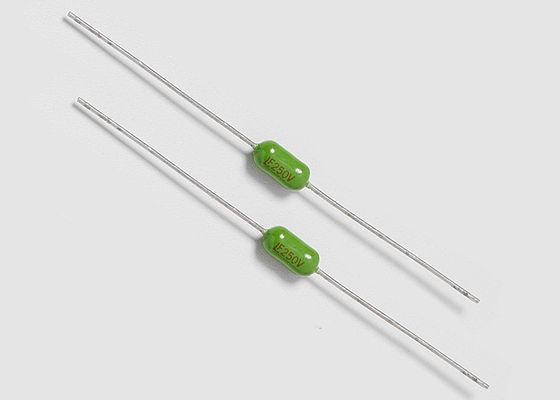

제품 사진
